MG 1/100 ボール　プラモデルの解説

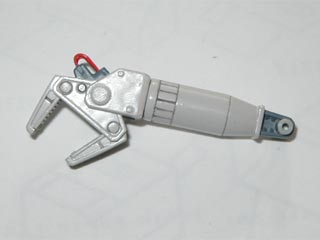

このページでつくる部位の完成写真
MG ボール

改良点・塗装について

説明書の通りに組み立てています。特に改善や加工はなし。
接合関節部位には、グレーを塗り分けました。
MGボールの製作(ガンダム,プラモデル)

MGボールの製作(ガンダム,プラモデル)

<PR>
ペーパーがけ面はポリシングクロスで完全に消してます。

装甲板裏面は水性ホビーカラー、H-69 RLM75グレーバイオレットを塗りクオリティを上げてます。

RLM75グレーバイオレット。　Mr.カラーにも同色あります。

パネルライン(=パーツに形成された装甲のつなぎ目みたいなスジ線を指します)へのスミ入れ　は、エナメルカラーを使用。

エナメルカラー(上)

その他の必須工具

ニッパー
タミヤセメント(合わせ目消し用)
瞬間接着剤(合わせ目消し、時間がないとき用)
ヤスリ、耐水ペーパー（ペーパーがけ用）
筆4種　広面積用平筆、通常用平筆、細部用丸筆、超細部用面相筆(エナメル用、水性用とそれぞれ用意)

製作開始　作り方手順　徹底解説　(MG ボール Ver.Ka)

MG 1/144 ボール　マニピュレーターを組み立て解説します
組み立ての行程には接着剤を使っていますが、MGは接着剤不要でも組み立てられますことをご案内しておきます。

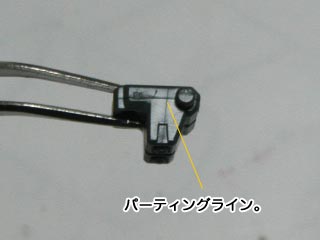

[1]	ツメをくみたてます。これは、ツメの部分にある機械的なパーツ。パーティングラインがありますので、ペーパーがけて消します。

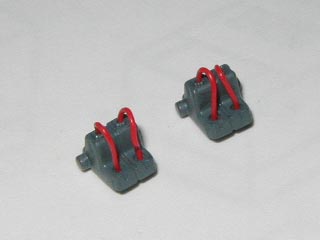

[2]	先に完成写真をお見せします。このように、赤いワイヤーを通します。

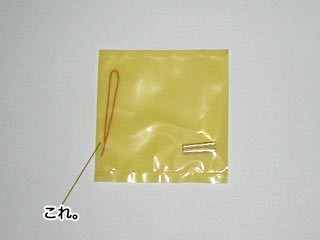

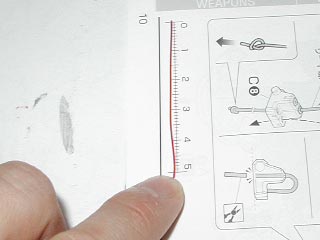

[3]	付属のワイヤー、長さがちょうど１０cmなのですが、これを５cmずつ、切って２本にします。

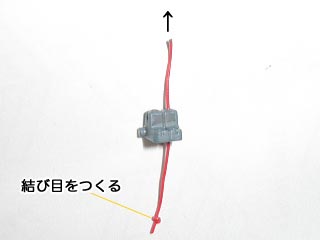

[4]	片方を結んで結び目をつくり、抜けないようにします。写真のように、パーツの中から外へ、ワイヤーを通します。
[5]	つづけてあと3つの穴にワイヤーを通します。説明書によれば、通す順番はこのとおり。

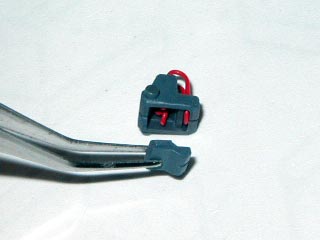

[6]	あまったワイヤーは切り取ります。フタを閉めるように、さきほど準備したこのパーツを接着します。
[7]	これでできました。このパーツは一旦おいておき、別の部位を組み立てにかかります。

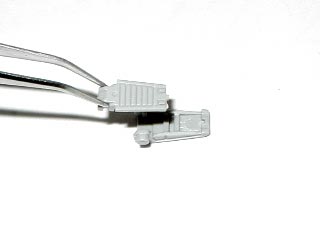

[8]	ツメを上下合わせて２個、くみたてます。

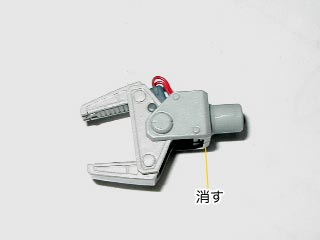

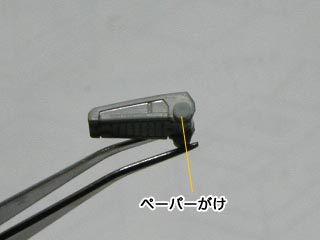

[9]	この丸い部分、ゲート跡(パーツがついていた跡)とパーティングラインがありますので、ペーパーがけて消します。

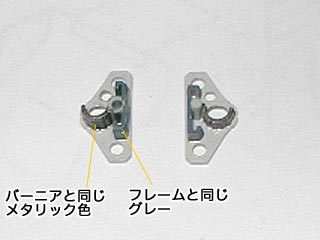

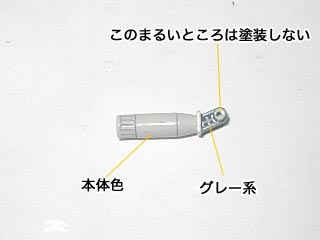

[10]	つぎに、ツメを接合するこのパーツ。全体を本体の色で、内部メカ部をメタリック系もしくはグレー系で塗装してみました。

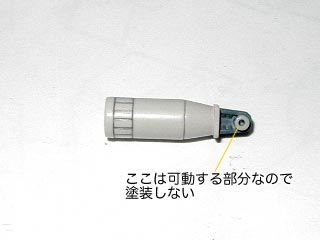

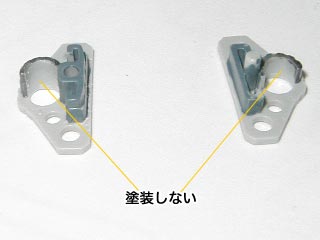

[11]	ただし、この丸いくぼみには塗装しないで。ここはパーツが接合される可動部分なので、塗装すると可動がめちゃくちゃ硬くなるんです。（ヘタすると固まっちゃうかもしれません）
[12]	そのパーツに、ツメをはめこみます。ツメは同じパーツなので、上下区別ないです。

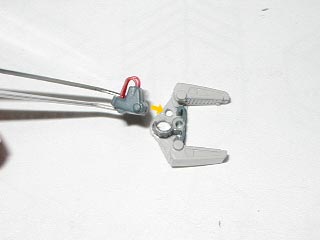

[13]	先ほど組み立てた、ワイヤー付きのパーツをはめこみます。

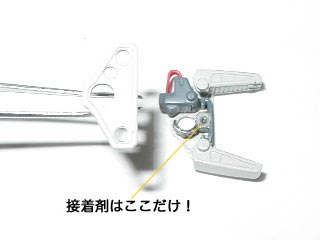

[14]	パーツを接着します。よく動かす部位なので接着がよいかと判断しました。

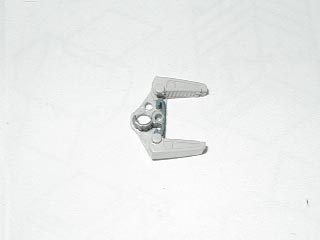

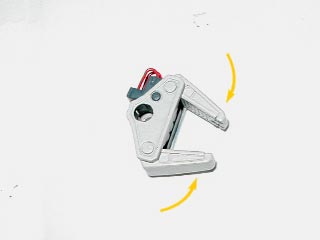

[15]	ツメが完成しました。可動するか確認。

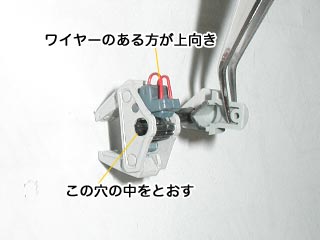

[16]	そのツメパーツをつなげる関節の組み立てです。ツメの中央の穴へ通します。
[17]	パーツをはりあわせます。ほんの少しですが合わせ目がありますので、ペーパーがけて消します。

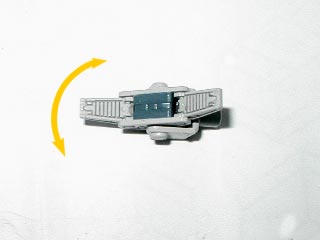

[18]	可動するか確認。

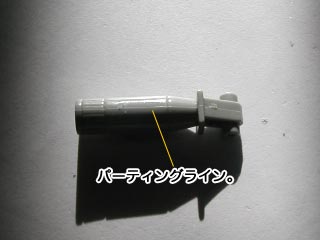

[19]	次に、このアーム部パーツをしあげます。これは単体で成り立っていて組み立てがありません。パーティングラインがあるのでペーパーがけて消します。
[20]	関節部分はグレーで塗りました。
㉑	ツメをさしこみます。

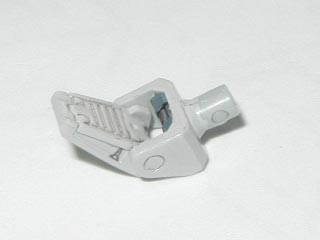

㉒	補助アーム（みたいなツメ）を組み立てます。これは、Ver.Kaボールにのみ存在する、もう一本の「腕」。ツメを組み立てます。

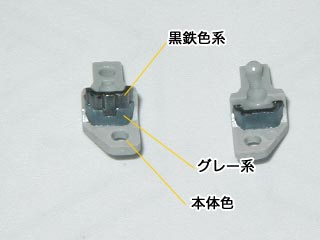

㉓	ツメをはさみこむ外側のパーツ、裏面やメカ部を塗装しました。

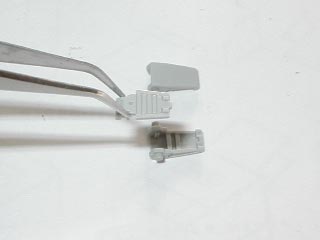

㉔	ツメをはさんで貼り合わせます。

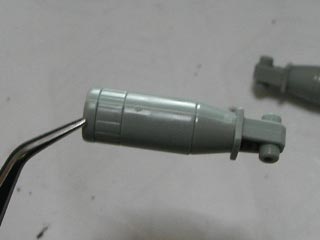

㉕	次にアーム部を仕上げます。これ自体単体でできあがっているパーツです。これもパーティングラインを消します。
㉖	これも関節部位にはグレーを塗りました。

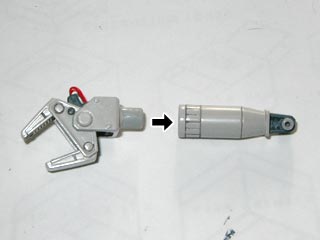

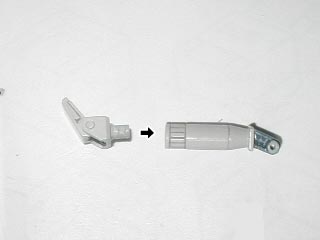

㉗	アームとツメをつなぎます。

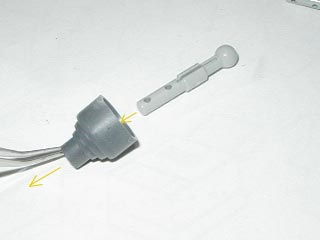

㉘	もう一種類、アームをつくります。まずは芯棒となるこのパーツに、カバーみたいなパーツをはめこみます。

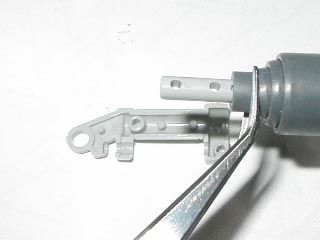

㉙	このように、芯棒パーツをアームにはめこみます。

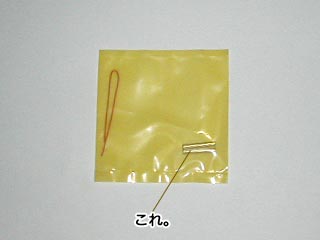

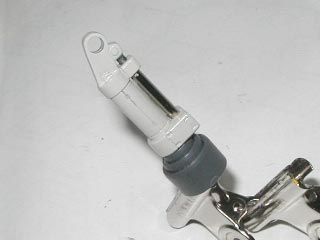

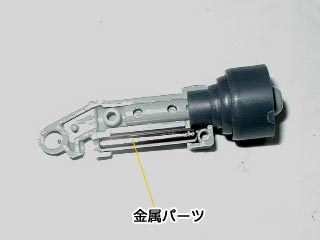

㉚	金属パーツもはめこみます。
㉛	もう片側のパーツと貼り合わせ費、合わせ目は消します。

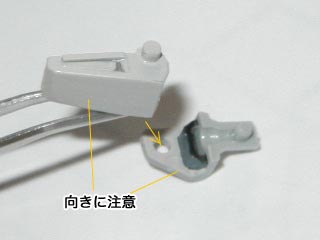

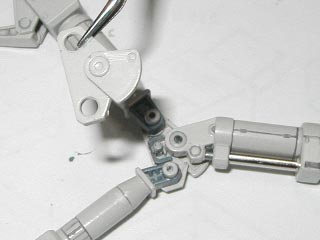

㉜	最後の接合作業です。関節用のこのパーツ、事前に一部をグレーで塗っております。差し込み位置を間違えないよう注意、です。

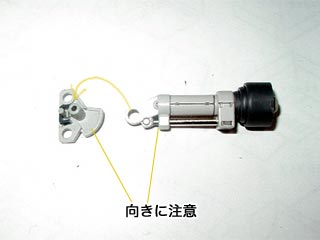

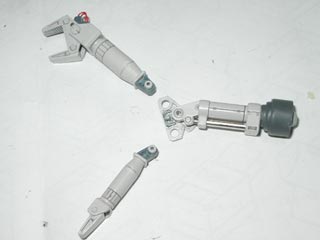

㉝	ツメ付きアームを２つはめこみます。場所と、向きに注意。とくに、下側のツメ付きアームは、まちがえやすいです。
㉞	反対側の関節パーツを貼り合わせます。

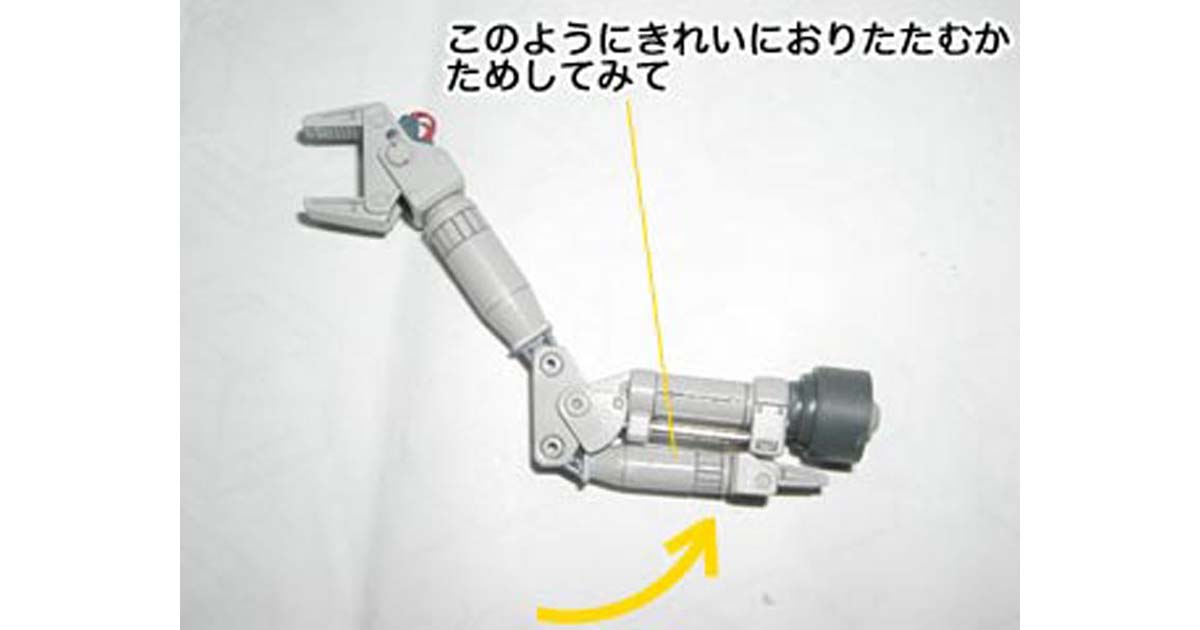

㉟	このようにおりたたみができなかったら、向きをまちがえてます。
長くなるのでページを分けます。 7.マニピュレータ-2-》
