HGUC 1/144 Zガンダム 新生版(2017年製品) の作り方

発売月 2017年4月 / 箱掲載価格 1,800円(税別)

ガンプラエボリューション・プロジェクトとして、2017年4月に新金型で発売された、HGUC ゼータガンダム(MSZ-006)
作り方・製作手順を細かく掲載します。

HGUC Zガンダム (ガンダム)

Zガンダム HGUC1/144 プラモデル

機動戦士Zガンダム 21話より登場の、いわゆる後半主役機。

カミーユ・ビダンの設計をベースに、アナハイム・エレクトロニクス社で開発された試作機で、ウェイブライダーへの変形機構をもち、高速巡航時や大気圏突入時にはこの形態へ変形します。以降グリプス戦役が終結するまでカミーユ・ビダンの専用搭乗MSとしてエゥーゴの中核となし戦局に多大な貢献をしました。

グリプス戦役終結後も続いた第一次ネオ・ジオン抗争にも機体は運用され、カミーユ・ビダンに代わってルー・ルカが搭乗。
第一次ネオ・ジオン抗争以降は機体の行方はわからなくなっています。

なぜ登場が遅く、ずっと前半をガンダムMk-IIでひっぱってきたかという理由には諸説ありますが、wikipediaで掲載されているところによりますとデザインが間に合わなかったから、ですが、これまでのサンライズアニメ、「聖戦士ダンバイン」、「重戦機エルガイム」がこぞって主役機が2クール持たない、次々と出てくる新型兵器にディテール負けしてしまうという状態が続き、その対策として最初から出さずにいたというのもあるらしいです。私はリアルに観てきた世代ですので、この説にとても説得力があるなと感じております。


箱写真
HGUC Zガンダム 新生

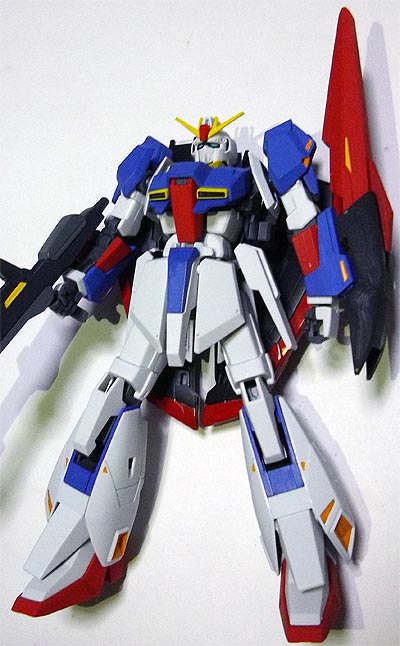

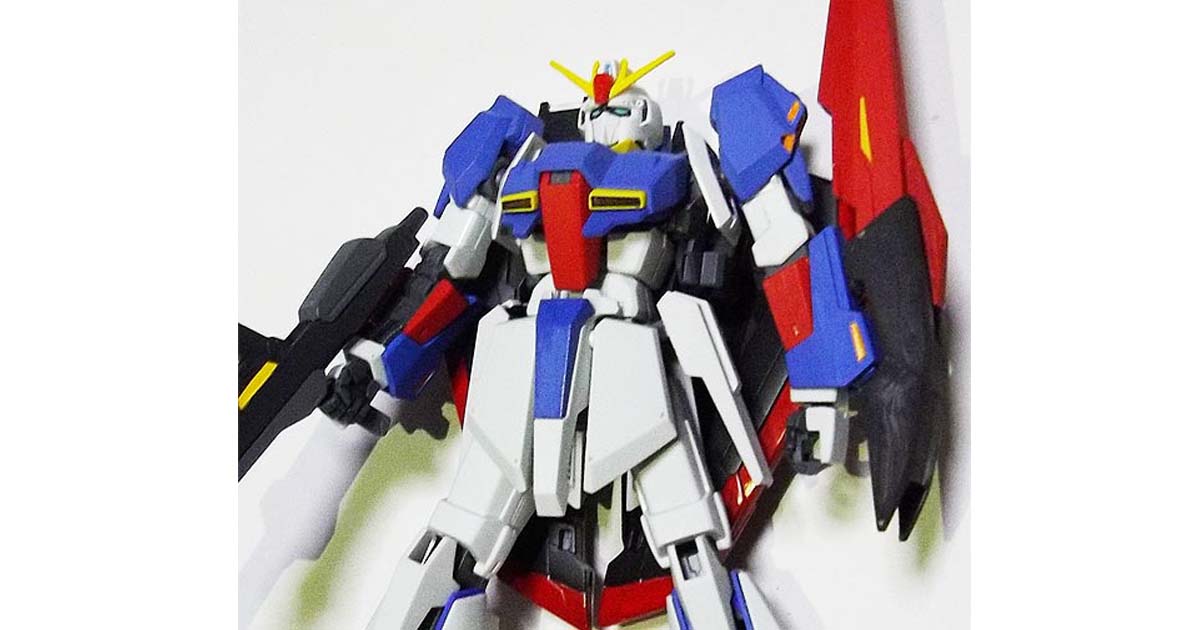

完成写真

ここに掲載されているHGUC 1/144 ゼータガンダムは、GUNPLA EVOLUTIONS PROJECT (ガンプラ・エボリューション・プロジェクト)と称して従来製品を新しく開発し新金型にて発売されるガンプラの第一弾。
2017年4月に発売されました。

初期の製品と比較して、プロポーションの再考、ギミックの追加(ハンドグレネード)などさらにクオリティが上がり、価格も従来品と大差ない設定となっております。
反面、変形に寄る大量パーツ差し替えなどは変わらぬまま、またプロポーションを優先したため首の可動範囲が狭くなった等のネガポイントもあります。

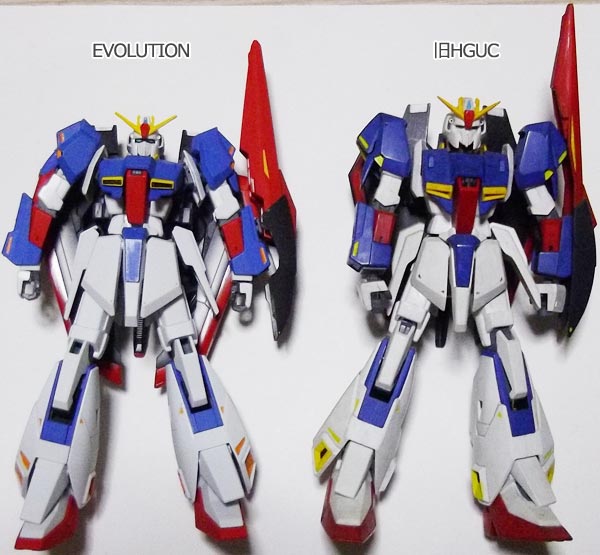

○旧HGUC完成品との比較
旧HGUCと比較してかなりグレードアップ・ディテールアップされているようです。

1・デザイン
あちこち、異なる箇所があるようです。

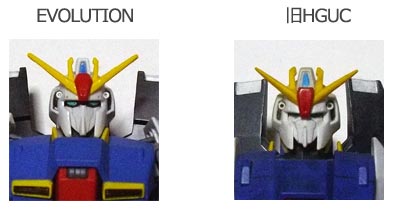

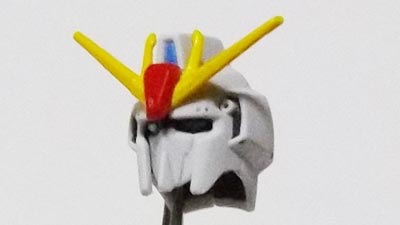

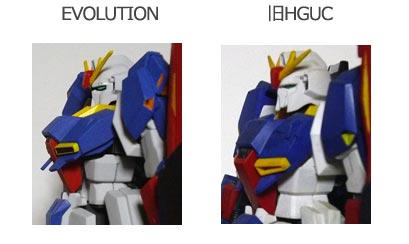

頭部比較。

EVOLUTIONはやや面長で、旧のは表情がキツ目。
両頬がEVOは長い。そのせいでほとんど頭部回転ができません。

胴体部。

EVOの方が前に突出。首の黄色いエリ部分も、旧のものよりEVOが長く占めてます。そのせいで首が回転しづらいのですね。

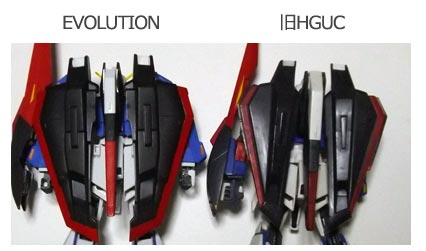

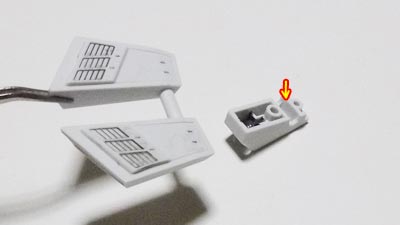

ウェイブライダー

背中のウェイブライダーも、EVOのほうが広い。
シールドとなるノーズ部も厚みがかなり異なっています。

2・ギミック

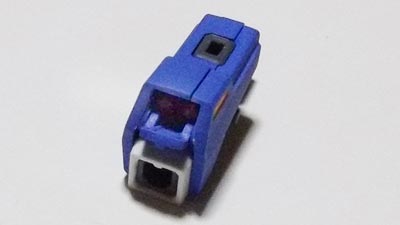

腕のミサイルランチャーは、旧HGUCにはなかったもの。

ライフルの装着用突起部は、今回のEVOでは収納できるようになりました。旧のHGUCはでっぱったままで、手持ちのときに邪魔、切り落としたりしてました。
HGUC Zガンダム

後ろのアーマーに稼働構造が追加。旧は固定されています。

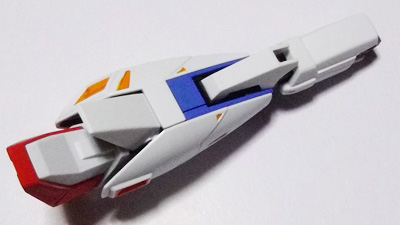

○変形について
従来品だったHGUC Zガンダムと同じく、新生版も完全変形ではありませんでした。
今回のGUNPLA EVOLUTION PROJECTの製品もパーツの差し替え、というよりはウェイブライダー用土台パーツへ再配置、でウェイブライダーへ造形できます。(もはや変形とは言えないかもしれません)
おそらくHGモデル、1/144スケールプラモデルとしてこれがギリギリなんでしょうね。生産コストの高騰やパーツ数の増加、組み立て難易度なんかも含めて。

差し替え変形のプロセスは6ページ目に掲載


改良点・塗装について

とくにありませんでした。セオリー通り、パーティングラインや合わせ目を消す作業は行っています。

ボディカラーの青は、このパーツ色の青よりも明るい青な気がしますので、塗りました。

目のまわりのフチの黒はスミ入れの要領で、ハケタイプのエナメルカラーを使用。
HGUC Zガンダム

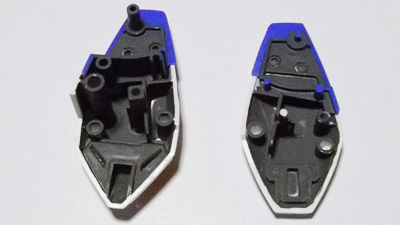

合わせ目を消すアーマーの裏側は、グレーで塗りました。このほうがメカが詰まっている感がでるからです。
HGUC Zガンダム

HGUC Zガンダム

シールがある箇所は極力使用しましたがかえってやりにくい部分は塗っている箇所もあります。
HGUC Zガンダム

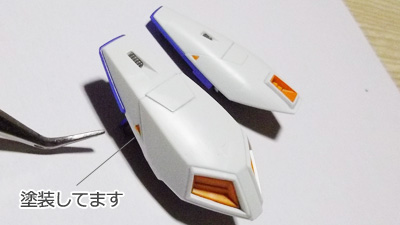

その他、シールがなくワンポイントで塗る箇所もありました。とくに黄色い部分。
HGUC Zガンダム

ペーパーがけ面はポリシングクロスで完全に消してます。

装甲板裏面は水性ホビーカラー、H-69 RLM75グレーバイオレットを塗りクオリティを上げてます。

RLM75グレーバイオレット。 Mr.カラーにも同色あります。

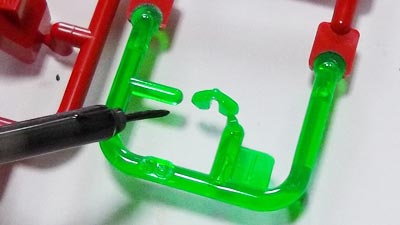

パネルライン(=パーツに形成された装甲のつなぎ目みたいなスジ線を指します)へのスミ入れ は、超極細ペンのコピックマーカー0.02(文具店で入手)と、ハケ付きエナメルカラースミ入れ用 を両方使用。

エナメルカラー(上)、コピックマーカー(下)

その他の必須工具

  • ニッパー
  • タミヤセメント(合わせ目消し用)
  • 瞬間接着剤(合わせ目消し、時間がないとき用)
  • ヤスリ、耐水ペーパー(ペーパーがけ用)
  • 筆4種 広面積用平筆、通常用平筆、細部用丸筆、超細部用面相筆(エナメル用、水性用とそれぞれ用意)

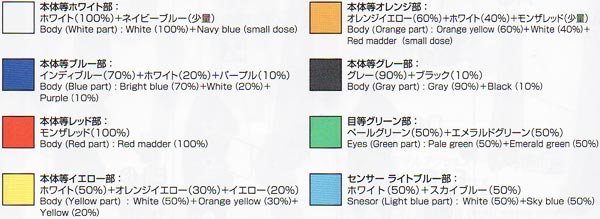

今回はこのガイドの指示通りの色で塗っておりませんのでご了承くださいませ

CG合成/デジラマ

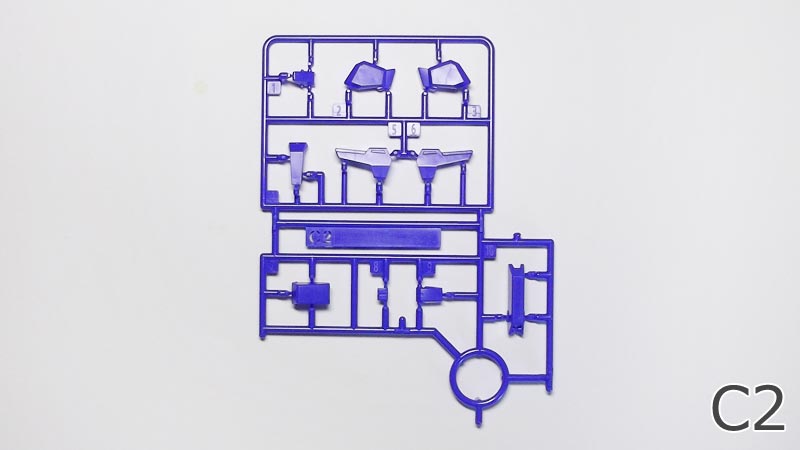

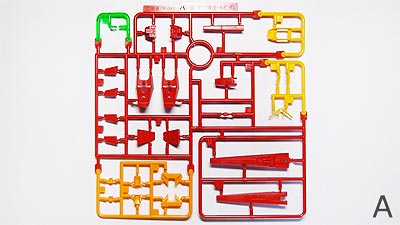

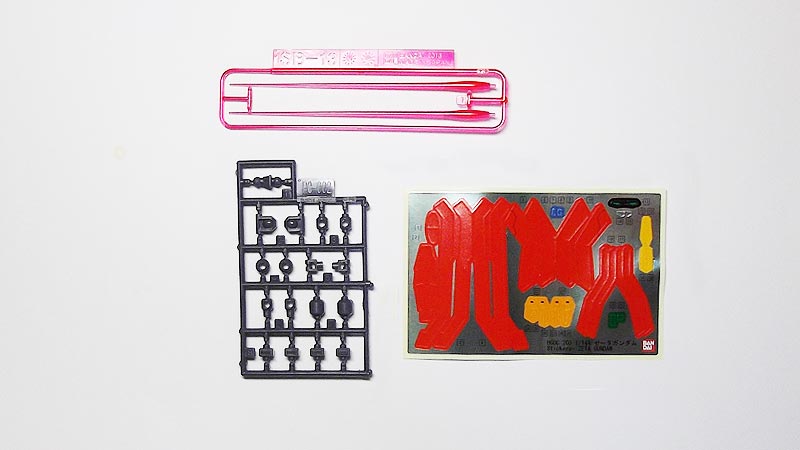

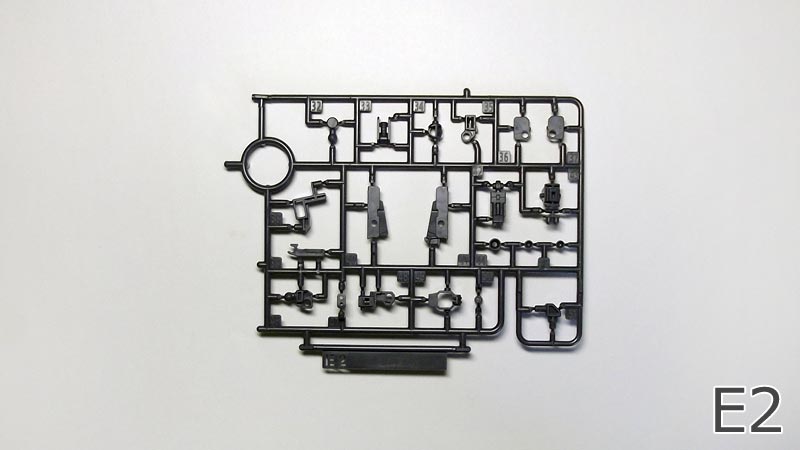

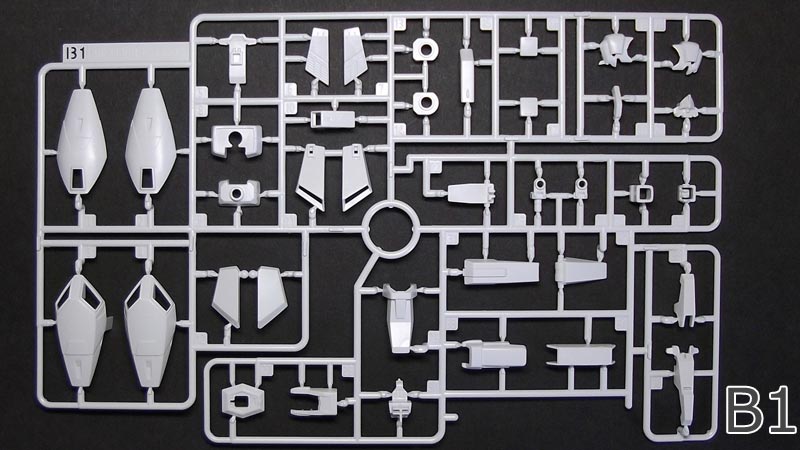

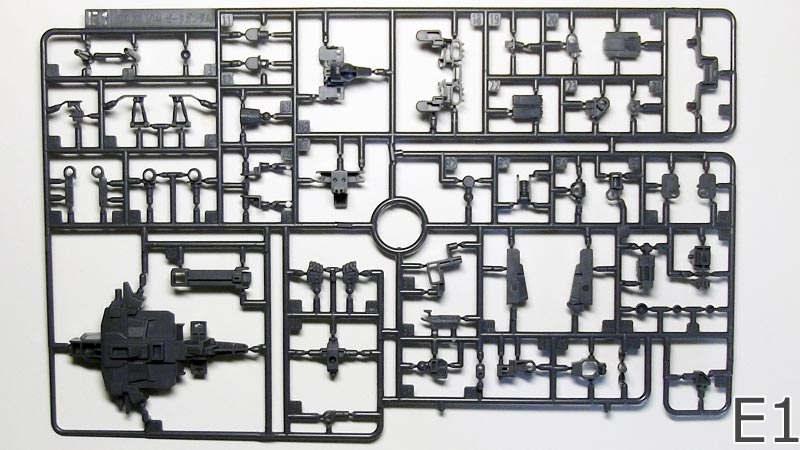

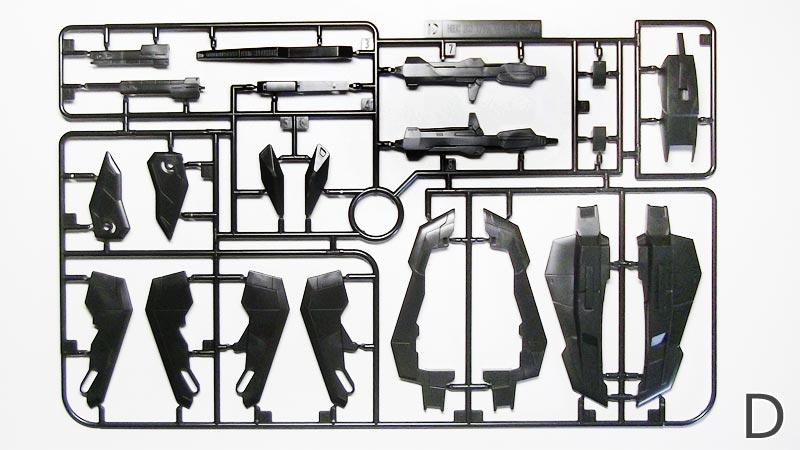

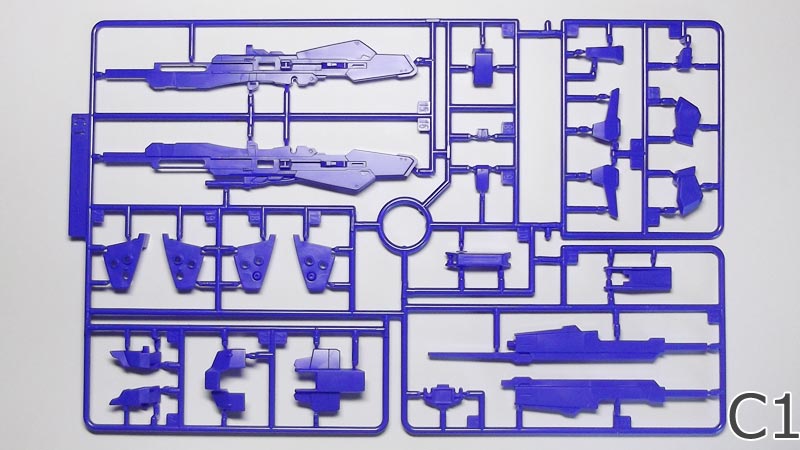

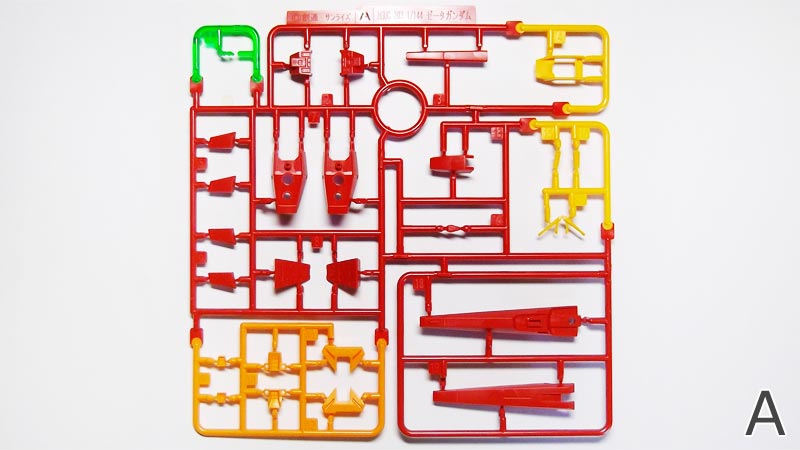

パーツ一覧

HGUC Zガンダム ガンプラエボリューション

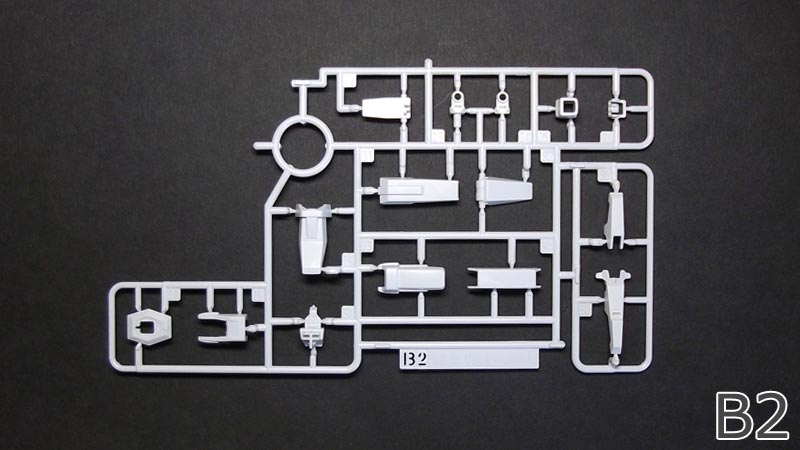

パーツ一覧です。
クリックorタップで別表示します。



HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション



HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション



HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション



HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

HGUC 1/144 Zガンダム 胴体・上半身部の作り方・製作手順 の 解説です

@
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

さすがエボリューションと名するだけありパーツ数も多いです。

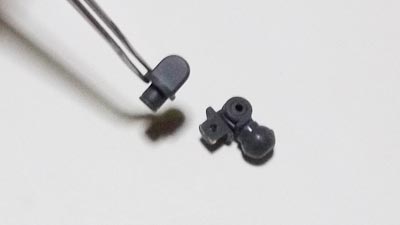

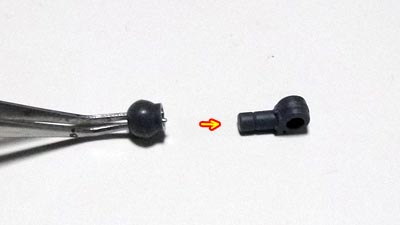

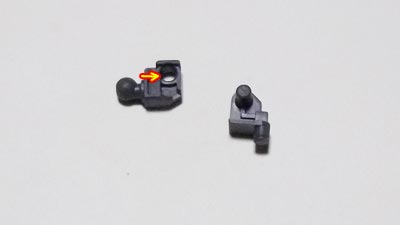

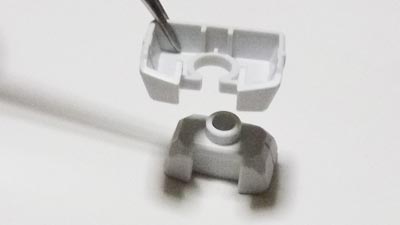

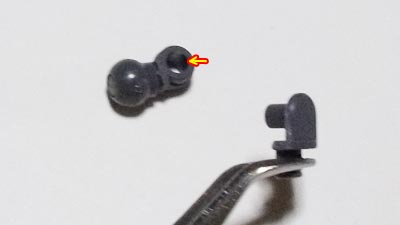

まずは腹部の関節部から。
細かい組み立て部品が複数あります。

A
HGUC Zガンダム ガンプラエボリューション

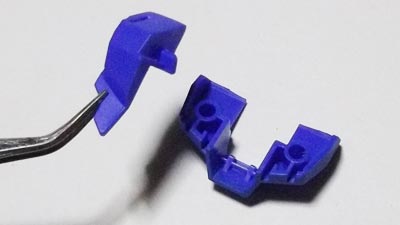

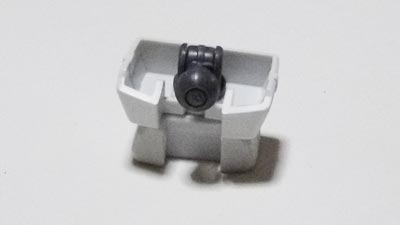

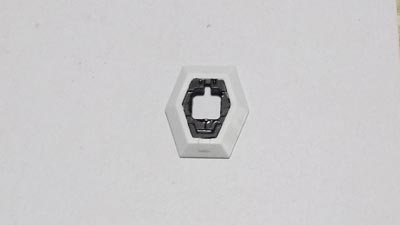

腹部パーツです。
上下を重ねて・・・・・

B
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

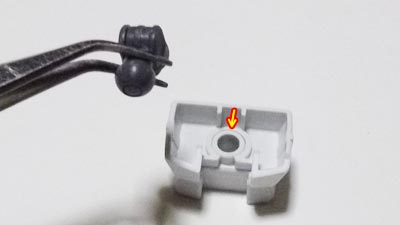

さっき組み立てた関節パーツを差し込みます。

C
HGUC Zガンダム ガンプラエボリューション

かわって、胴体背中側。
フレームに値する箇所です。

D
HGUC Zガンダム ガンプラエボリューション

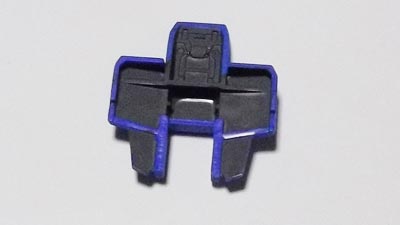

背中パーツ。
事前に、青を塗り直し、そして裏面はグレーで塗りました。
水性ホビーカラー使用。

E
HGUC Zガンダム ガンプラエボリューション

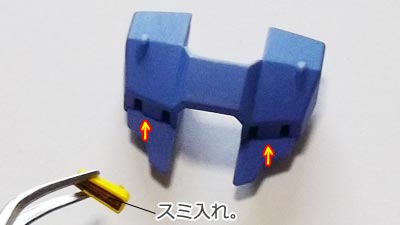

スミ入れもしておきます。

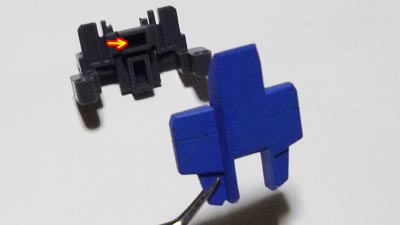

その後背中パーツを、フレーム側へ差し込みます。
合わせ目消し部分はペーパーがけを320番→600番→1000番→2000番と行った後、ハセガワ・ポリッシングクロスのから拭きで完全にペーパーがけ跡を消してならしました。

スーパーポリッシングクロス (TT23)
合わせ目を消したあとの「ペーパーがけ跡」これを完全に消すために、使っている布です。
この布と出会ってから、無塗装で組み立てる機会が倍に増えました。

F
HGUC Zガンダム ガンプラエボリューション

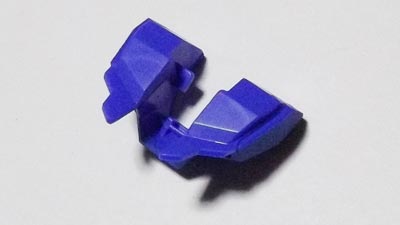

肩パット。内側のメカ構造っぽい箇所にはグレーを塗ってみました。

G
HGUC Zガンダム ガンプラエボリューション

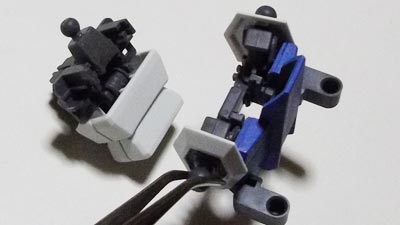

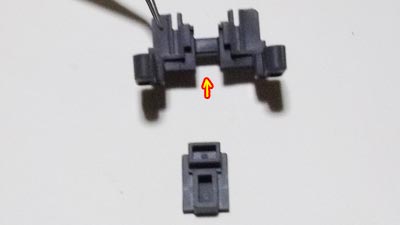

ここからは、肩パットみたいな箇所を組み立てます。
まず2この関節パーツをつなぎます。

H
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

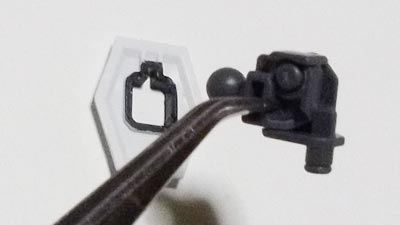

それを肩パットの裏側から差し込みます。
肩パットは左右でパーツ番号が異なっております。

I
HGUC Zガンダム ガンプラエボリューション

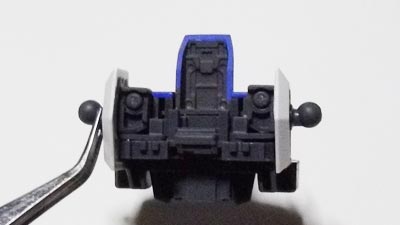

胴体の、写真矢印の楕円の穴へ、

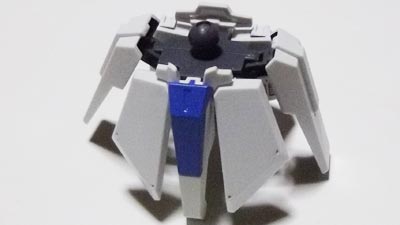

肩パットを押し込みます。
かちっと音がしたら押し込み完了。

J
HGUC Zガンダム ガンプラエボリューション

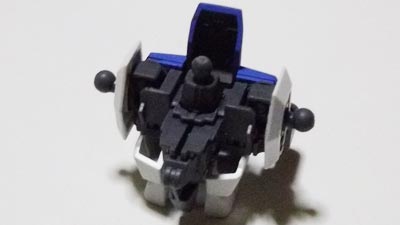

ここまでできました。

K
HGUC Zガンダム ガンプラエボリューション

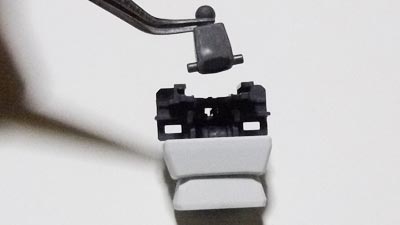

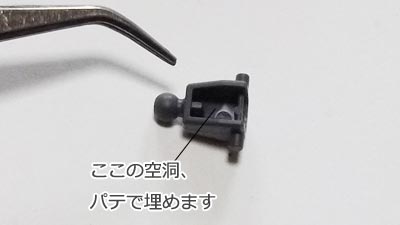

首のパーツ。
生産材料節約のための肉抜き箇所があります。
後ろから見たらからっぽな見た目なので、
エポキシパテで埋めることにます。
参考→1/144によくあるパーツの空洞をパテ埋め

L
HGUC Zガンダム ガンプラエボリューション

新たにランナーから切り離したフレームパーツへ、腹パーツをつないでいきます。

M
HGUC Zガンダム ガンプラエボリューション

パテ埋めをして色も塗った、首パーツも。
前後の向き間違い注意です。

N
HGUC Zガンダム ガンプラエボリューション

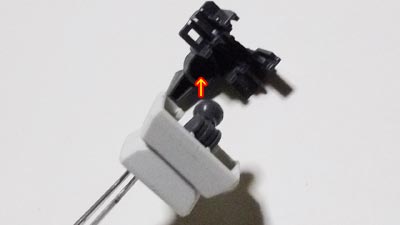

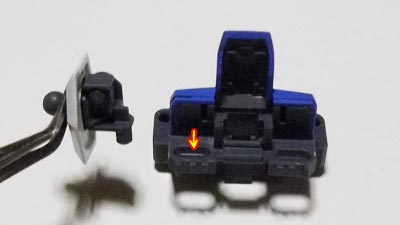

組み立ていておいた背中側部位を差し込みます。
しっかり密接させないと、隙間があると首パーツが外れ落ちます。

O
HGUC Zガンダム ガンプラエボリューション

ここからは、前の部分の組み立てにまいります。

P
HGUC Zガンダム ガンプラエボリューション

胸部。
組み立てます。

Q
HGUC Zガンダム ガンプラエボリューション

この段階で、これから青く塗ります。

R
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

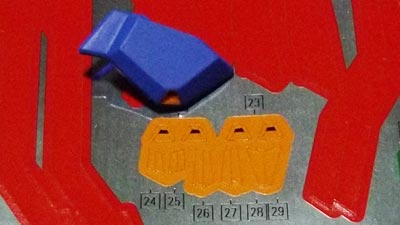

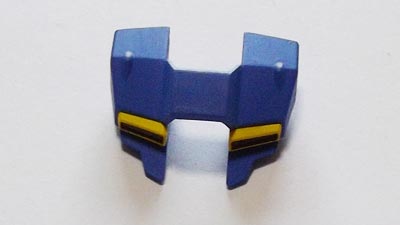

黄色いインイテーク部。オレンジが強かったので塗り直しました。
水性ホビーカラーで、あらためて色を調合。
それを胴体胸パーツへ。左右の向きに注意です。

S
HGUC Zガンダム ガンプラエボリューション

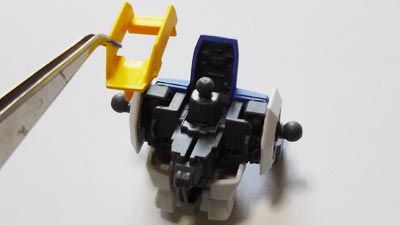

えりの黄色パーツを、かぶせます。
この黄色も塗り直しております。


HGUC Zガンダム ガンプラエボリューション

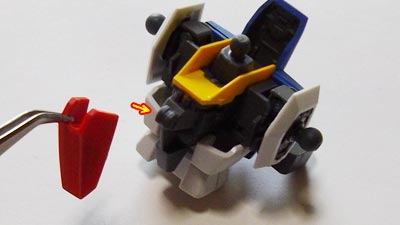

赤いコクピットハッチもつなぎます。ただ押し込むだけです。
この赤は塗ってません。


HGUC Zガンダム ガンプラエボリューション

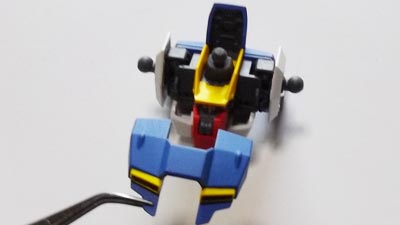

胸部を胴体へ。
ピントずれすみません。


HGUC Zガンダム ガンプラエボリューション

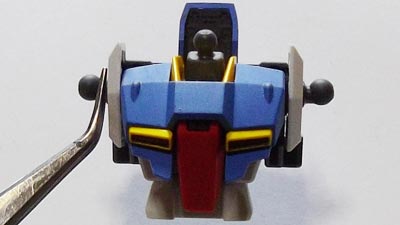

胴体・上半身部が完成しました。

次のページでは、頭部の組み立てを全掲載・解説します。
