HGUC 1/144 ゼータガンダム(2017年製品) の作り方 Page-6(last)-


トレーディングカードやフィギュアなどのホビーグッズが激安!

背中のウェイブライダー部を組み立てる
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

中央のスラスター部。
ランチャーを撃つ時の姿勢制御にも使われます。
黒いパーツは2分割。 それを組み立て、
色分けされた赤いパーツも組み立てます。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

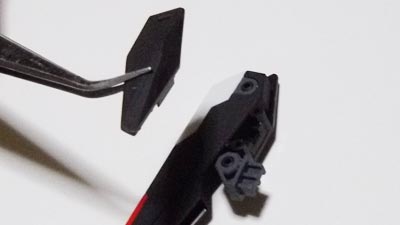

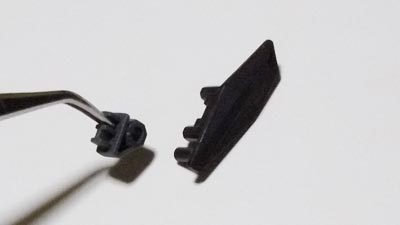

可動部には関節パーツを。
これはポリキャップではありません。
白いのも付けます。
HGUC Zガンダム ガンプラエボリューション

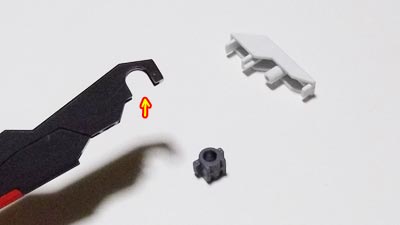

さらなる可動部。
これにも関節パーツを。
HGUC Zガンダム ガンプラエボリューション

それをさきほどの中央部へ。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

反対側も付けます。
HGUC Zガンダム ガンプラエボリューション

ここからは、翼の組み立てです。
翼の赤い縁取りは、シールがついています。
今回は塗りました。
HGUC Zガンダム ガンプラエボリューション
組み立てていきます。

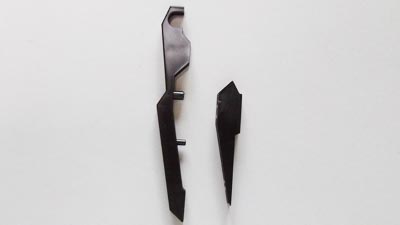

翼パーツは3段階、小・中・大 と名付けていきます。全部稼働する部分。

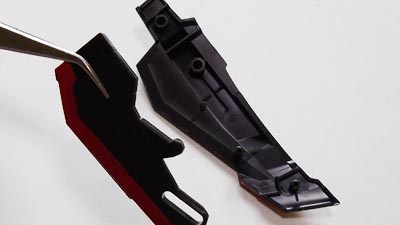

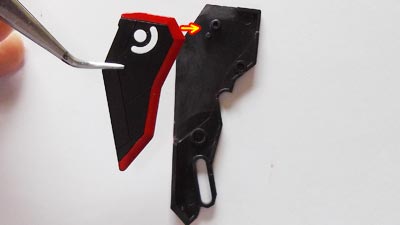

これは、小を挟んで中パーツを組み立てているところ。
この中パーツも、赤い縁取り箇所があります。
HGUC Zガンダム ガンプラエボリューション

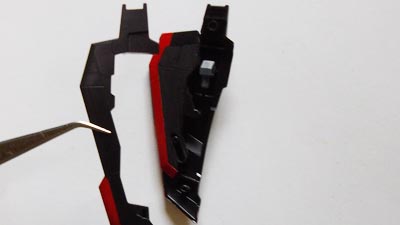

中にはめこんだ翼がはずれないように気をつけつつ、中パーツを貼り合わせます。
HGUC Zガンダム ガンプラエボリューション

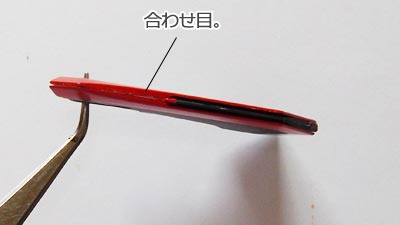

貼り合わせた合わせ目は、消す必要があります。
塗ったんですけど、ペーパーがけして再度塗ります。
HGUC Zガンダム ガンプラエボリューション
それを、最外側の、大パーツへ。
HGUC Zガンダム ガンプラエボリューション
背中接合用のパーツを差し込みます。向き注意。
HGUC Zガンダム ガンプラエボリューション

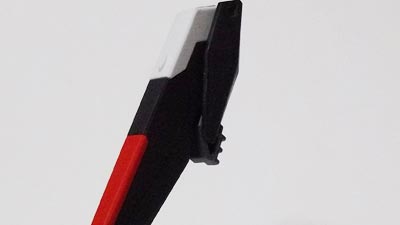

上の先端の四角は、白でした。
なので塗ります。(シールはついてません)
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

大パーツを貼り合わせます。
これも、合わせ目消しがありました。
もう片方も組み立てます。
HGUC Zガンダム ガンプラエボリューション

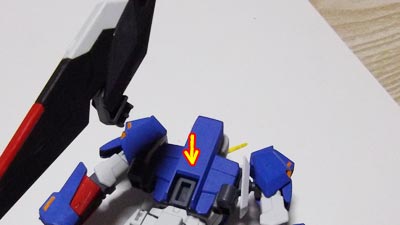

背中へ取り付けます。
中央の姿勢制御部から。
HGUC Zガンダム ガンプラエボリューション
そして左右の翼を差し込みます。
HGUC Zガンダム ガンプラエボリューション

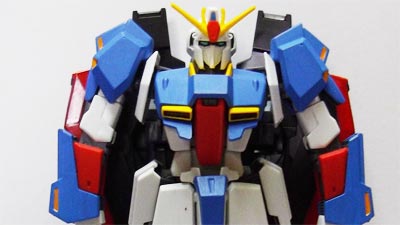

ゼータガンダム、できました。
ビームを組み立てる
HGUC Zガンダム ガンプラエボリューション
ビームは伸縮稼働します。

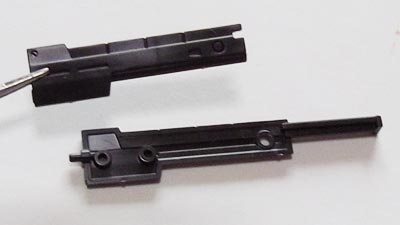

まずは本体部側から。
HGUC Zガンダム ガンプラエボリューション

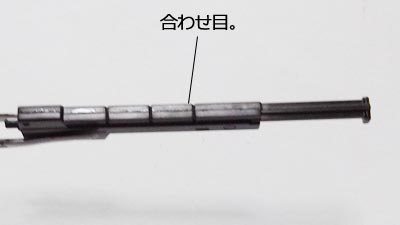

合わせ目消しがあります。
HGUC Zガンダム ガンプラエボリューション

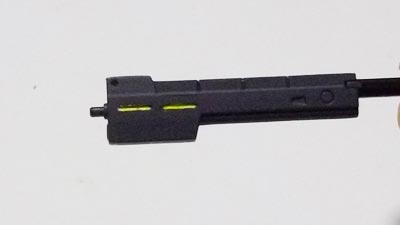

はワンポイントで黄色い塗装箇所があります。
細いのでなかなかに難しいです。エナメルのホワイトで下塗りをして、水性カラーイエローを塗り、はみ出た部分を消す、という手順で仕上げました。
HGUC Zガンダム ガンプラエボリューション

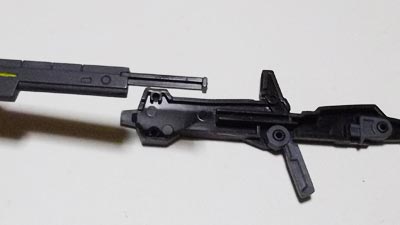

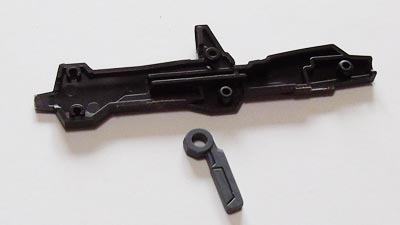

本体側です。

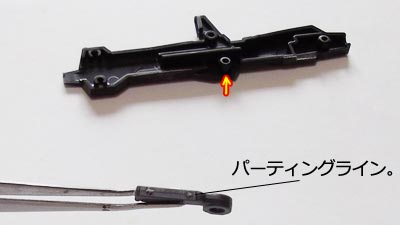

グリップをはめこみますがその前に、グリップパーツのパーティングラインをゲート跡ごと消します。
HGUC Zガンダム ガンプラエボリューション
向きに注意。
HGUC Zガンダム ガンプラエボリューション
後部の、ウェイブライダー形態時に差し込む用の突起パーツをはめこみます。
旧HGUCの場合このように収納機能はなくとがったままで、必要ない場合強引に切り取ってた部分ですね。
HGUC Zガンダム ガンプラエボリューション

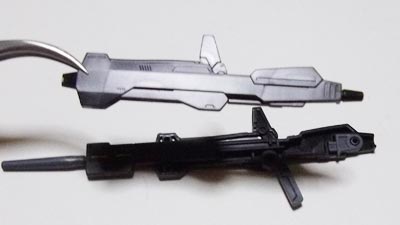

伸縮構造の本体部です。本体へ。ミゾにあわせて差し込みます。
HGUC Zガンダム ガンプラエボリューション
センサーには、シールを貼ります。
HGUC Zガンダム ガンプラエボリューション
を貼り合わせます。合わせ目消しが必要。
ハイグレード系のガンプラのはたいてい、縦割り構造の全面合わせ目消しですね。
HGUC Zガンダム ガンプラエボリューション

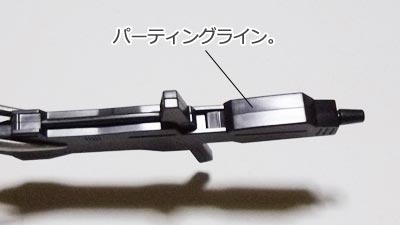

エネルギーパックのパーティングラインも、ペーパーがけにて消します。
HGUC Zガンダム ガンプラエボリューション を塗装中。
は2つのグレーで校正されていて、後部エネルギーパックと、グリップとその上部、先端部は明るいグレーです。
そして、まだ塗ってませんが、黄色いワンポイントもあります。
HGUC Zガンダム ガンプラエボリューション

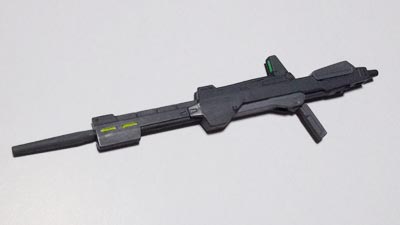

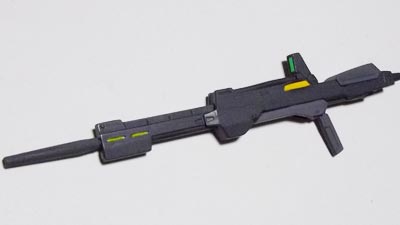

ビームが完成しました。
ハイパー・メガランチャーを組み立てる
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

ここからは、ハイパー・メガランチャーを組み立てていきます。

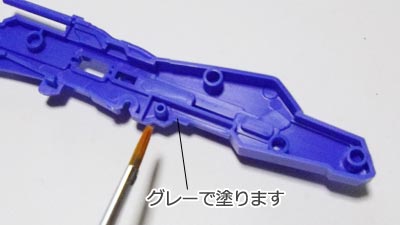

まず、ランチャー本体の裏面、グリップのあたり。
ここの裏側をグレーで塗ります。なぜグレーに塗るのかは後で説明致します。
HGUC Zガンダム ガンプラエボリューション

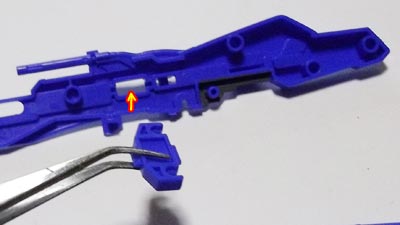

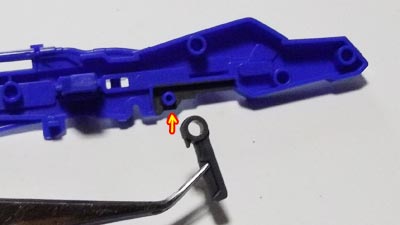

左右のグリップが付けられる部分。これを、裏面から外へ、通します。向き注意。
HGUC Zガンダム ガンプラエボリューション
グリップ(手に持つ部分)を、さきほどのグレーに塗った箇所の丸突起に差し込みます。向きを間違えないよう注意です。
HGUC Zガンダム ガンプラエボリューション

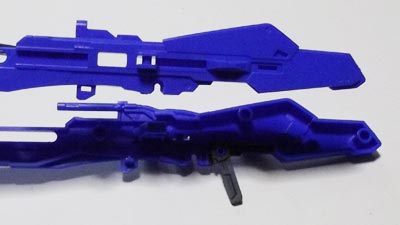

ランチャー本体を貼り合わせます。
HGUC Zガンダム ガンプラエボリューション

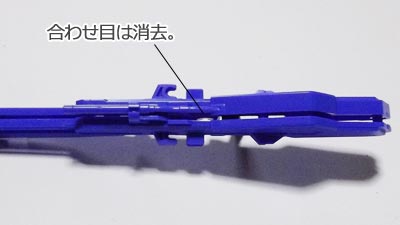

合わせ目は消します。
HGUC Zガンダム ガンプラエボリューション
その後、塗装しています。ガンダムの青と同系色です。
HGUC Zガンダム ガンプラエボリューション

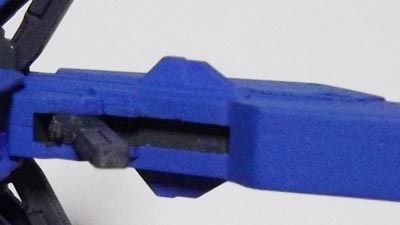

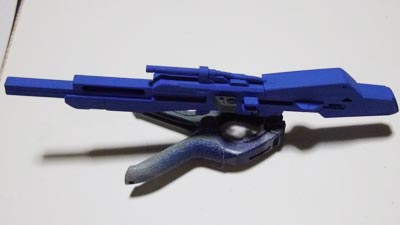

底を見ると、グリップ部分、中がのぞけます。なのでここは事前にグレーで塗っておいたわけです。もし塗ってなかったら、中も青いままでした。それだとおもちゃっぽくなります。
HGUC Zガンダム ガンプラエボリューション

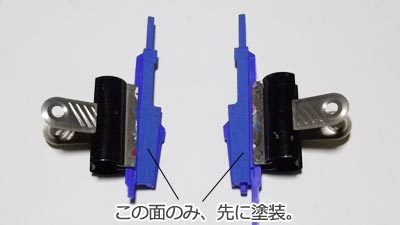

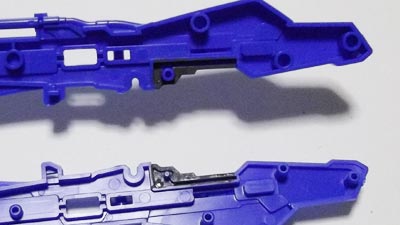

砲身の部分ですが、組み立てる前に、部分的に塗っています。
写真の通り、ほとんどの面を塗っていますが、
合わせ目となる箇所だけは、合わせ目消しを行ってからら塗りますので、今は何も塗らず、です。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

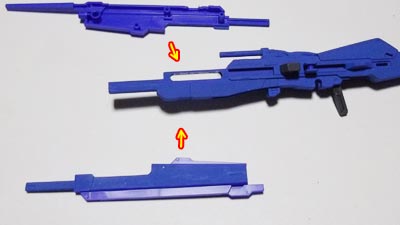

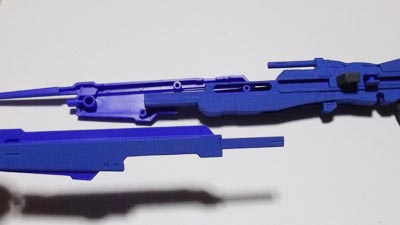

左右の向きを間違えないよう、(といっても間違ったら合わないのだけど) 砲身部を、ランチャー本体へ挟んで合わせるように、接着します。

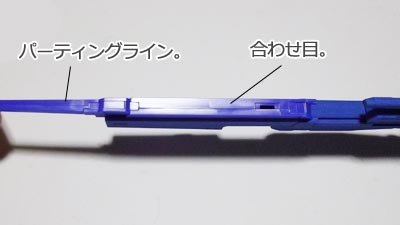

このときできる合わせ目は、もともとついてたパーティングラインごとペーパーがけで消してしまいます。
HGUC Zガンダム ガンプラエボリューション

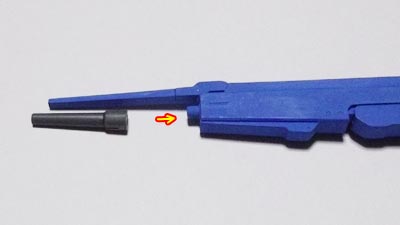

砲口を、先端にくっつけます。このパーツは突起が半月型しているので、向きを間違えないようにできています。
HGUC Zガンダム ガンプラエボリューション

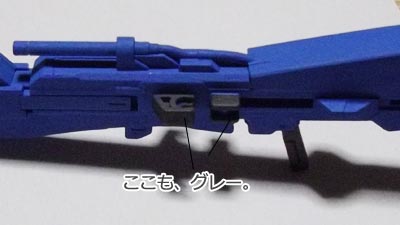

左右に突き出た、グリップが差し込まれる突起部分。ここは、グレーで塗ります。
HGUC Zガンダム ガンプラエボリューション

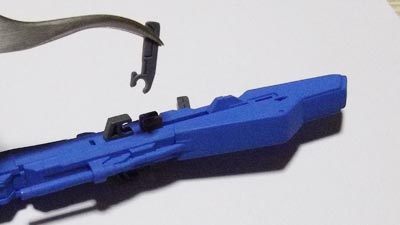

グリップをはめ込みます。間違えやすいです。前後向き。
HGUC Zガンダム ガンプラエボリューション

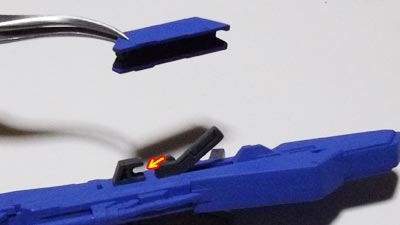

その上から、カバーを取り付けます。
HGUC Zガンダム ガンプラエボリューション

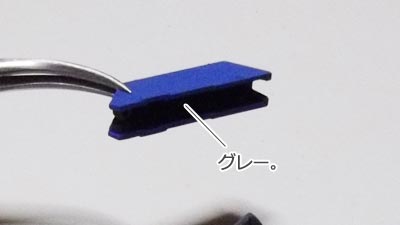

カバーの内側も、グレーで塗っております。ここ、青いままよりも、グレーの方がしっくりくるかなと思いまして。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

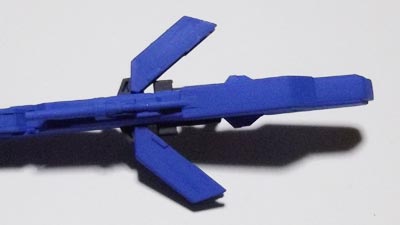

カバーを閉じるときは、中についてるグリップを先にたたみます。
HGUC Zガンダム ガンプラエボリューション

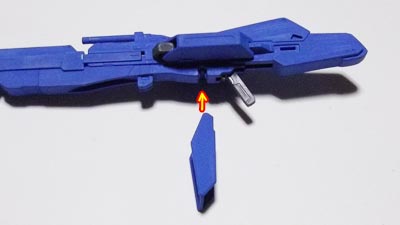

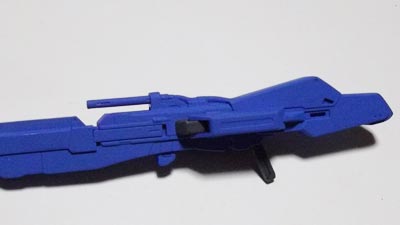

下のグリップあたりにも、カバーではないですが取り付けるパーツがあります。
これも事前に塗って、それからくっつけます。
HGUC Zガンダム ガンプラエボリューション

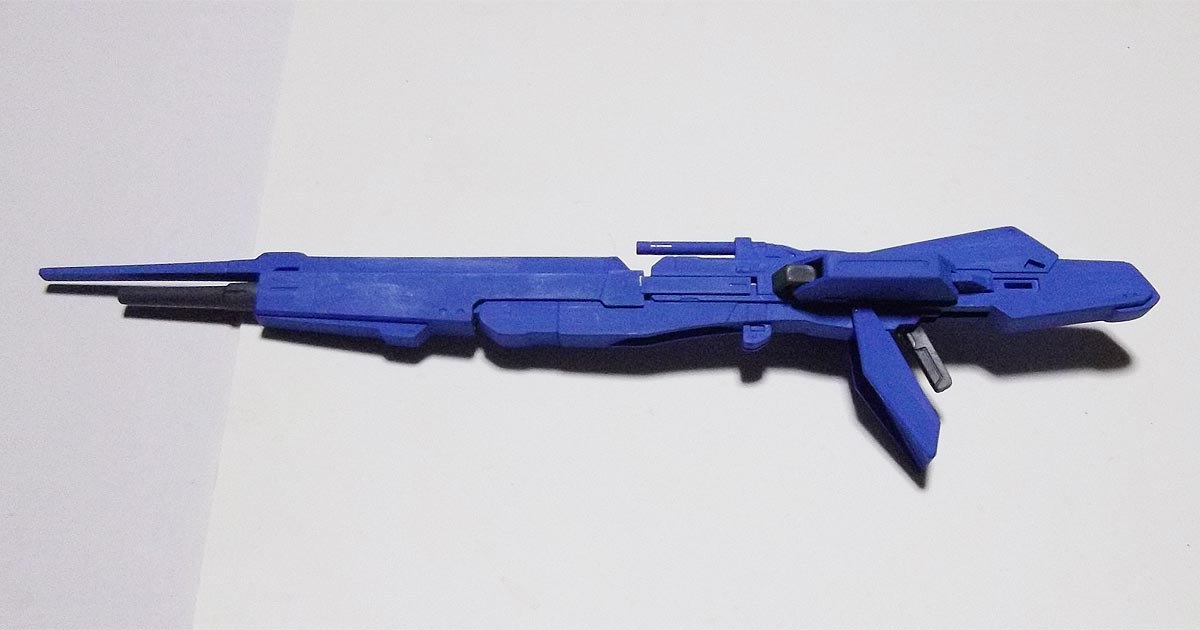

ハイパー・メガランチャー が、完成しました。
旧HGUCのときも思ったのですがほんとに長いですねこの
写真ではまだ伸縮させているほうで。実際はまだ長くのびます。
ウェイブライダー 兼 シールド
HGUC Zガンダム ガンプラエボリューション

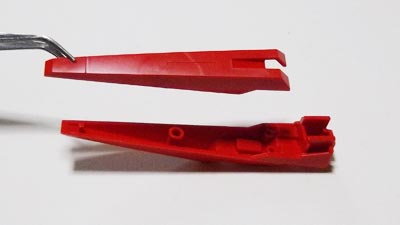

シールドでもある、ウェイブライダー機首部です。
上と下貼り合わせます。
合わせ目は消さなくとも大丈夫。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

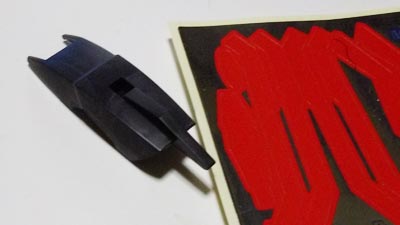

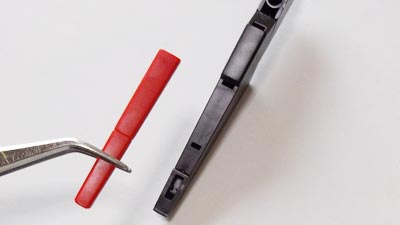

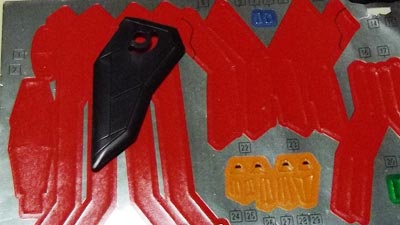

黒いパーツです。赤い部分との色分けができておらずシールを貼るか、塗装をします。
細長い部分。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

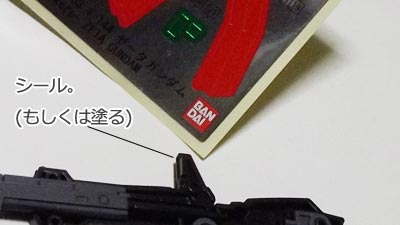

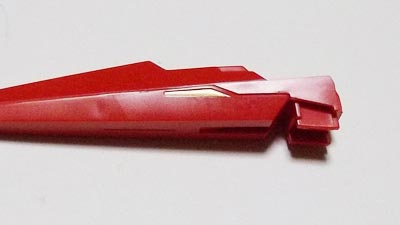

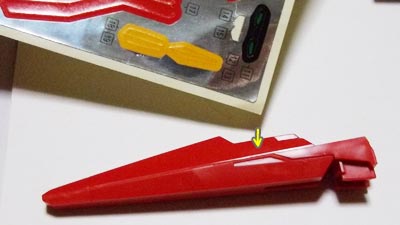

ワンポイントの黄色。シールがあります。これを貼るか、塗ります。
ヒケを見つけましたが、あとでペーパーがけで消しておきます。
HGUC Zガンダム ガンプラエボリューション
裏側に取り付けられるスペアの
パーティングラインを消します。
HGUC Zガンダム ガンプラエボリューション
・・・それを、裏へ。
HGUC Zガンダム ガンプラエボリューション

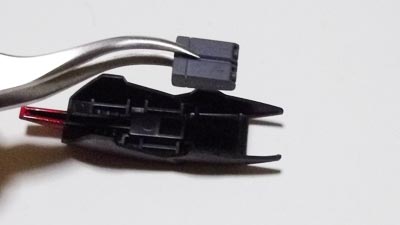

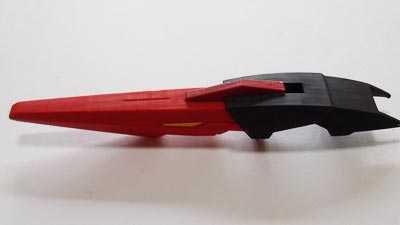

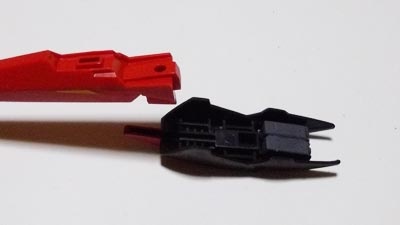

赤いのと黒いのをつなぎます。
HGUC Zガンダム ガンプラエボリューション

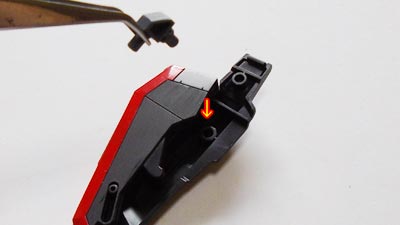

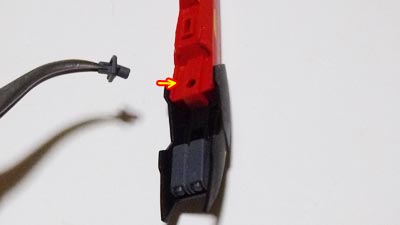

シールドとして腕につなぐためのジョイントパーツを、差し込んでおきます。
ウェイブライダー時にははずします。
HGUC Zガンダム ガンプラエボリューション

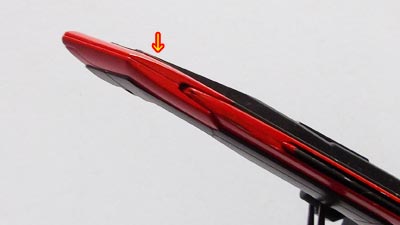

そうそう。この黄色い○のとこの、先端の三角。黄色い塗装箇所がありました。
シールはありません。
HGUC Zガンダム ガンプラエボリューション

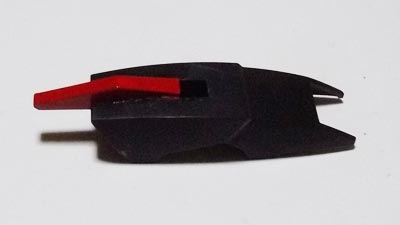

シールド兼ウェイブライダー機首が完成しました。
HGUC Zガンダム ガンプラエボリューション

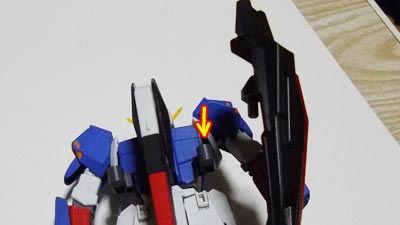

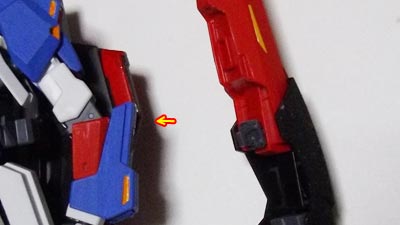

腕に付けます。
その他付属装備
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

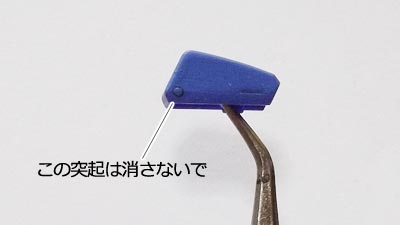

ランチャーの、この予備弾倉パーツです。
ゲート跡と、ディテールラインとなる丸い突起が隣接しており、うっかり消しそうになります。消さないで。
私は片方消してしまいました・・・・・。

も収納機構はなく、別パーツでビーム刃を差し込み手にもたせるだけです。
ウェイブライダーへの差し替え変形
HGUC Zガンダム ガンプラエボリューション
ウェイブライダーの、ベース台となる部分です。
この土台に、腕や脚、胴体をばらして装着していきます。
HGUC Zガンダム ガンプラエボリューション

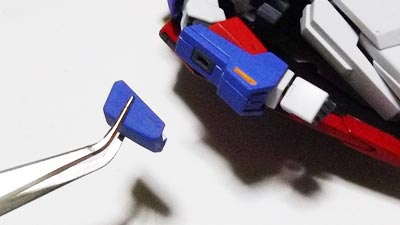

腕をはずして、下部へ差し込みます。
HGUC Zガンダム ガンプラエボリューション
ストッパーとなるパーツを差し込みます。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

腰部の中央パーツ、予備にもう1こあるほうを使います。
胴体からは外しません。
HGUC Zガンダム ガンプラエボリューション
外した赤いコクピットハッチを機首へ差し込みます。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

胴体胸部を外して、その上へ。さらにその後ろには、はずした背中を。
HGUC Zガンダム ガンプラエボリューション
サイドスカートアーマーをはずして、この位置に。
HGUC Zガンダム ガンプラエボリューション
後部アーマーも外して差し込みます。
HGUC Zガンダム ガンプラエボリューション

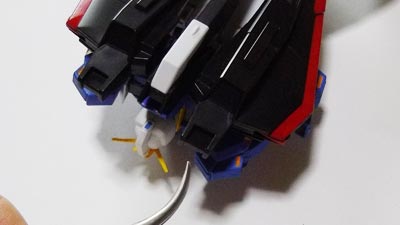

はずした脚を変形させます。まずは後部のひざ関節を外します。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

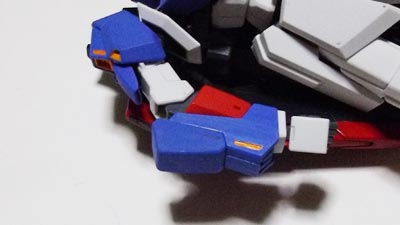

ひざをこのように曲げて、さっき外した関節パーツをさし直します。
HGUC Zガンダム ガンプラエボリューション
脚を付けます。
HGUC Zガンダム ガンプラエボリューション
背中の垂直翼部を外し、差し込みます。
HGUC Zガンダム ガンプラエボリューション
翼は先に広げます。
HGUC Zガンダム ガンプラエボリューション
そして底面に付けます。
HGUC Zガンダム ガンプラエボリューション
最後に、シールドを下部につなぎます。腕接合用パーツは外しから。
HGUC Zガンダム ガンプラエボリューション
ウェイブライダー形態、完了。
HGUC Zガンダム ガンプラエボリューション

HGUC Zガンダム ガンプラエボリューション

は背中へ、メガランチャーは下部へ取付可能、ランチャーにはギアを装着できます。
HGUC Zガンダム ガンプラエボリューション
差し替えの余りパーツ。(除く)
上半身と頭部、前スカートアーマーを残した腰部が、余剰部となります。
腕の弾倉はつけたまま変形できません。
完成です
HGUC 1/144 MSZ-006 ゼータガンダム (EVOLUTION ver)

HGUC Zガンダム ガンプラエボリューション
