HGUC 1/144 バウンド・ドック (Zガンダム)の作り方 -4-

2020年10月24日発売 / 標準小売価格 5,000円(税別)
2021年10月 ゲーツ・キャパ機としてのカラーリングにてプレミアムバンダイより発売

HGUC 1/144 NRX-055 「バウンド・ドック」の作成手順をすべて撮影し手順を画像解説しております。このページはサブページです。

メインページ
全撮影|HGUC・バウンド・ドック の作り方、製作解説》

HGUC バウンド・ドック (ガンダム)

HGUC 1/144 バウンド・ドック (ゲーツ・キャパ機)

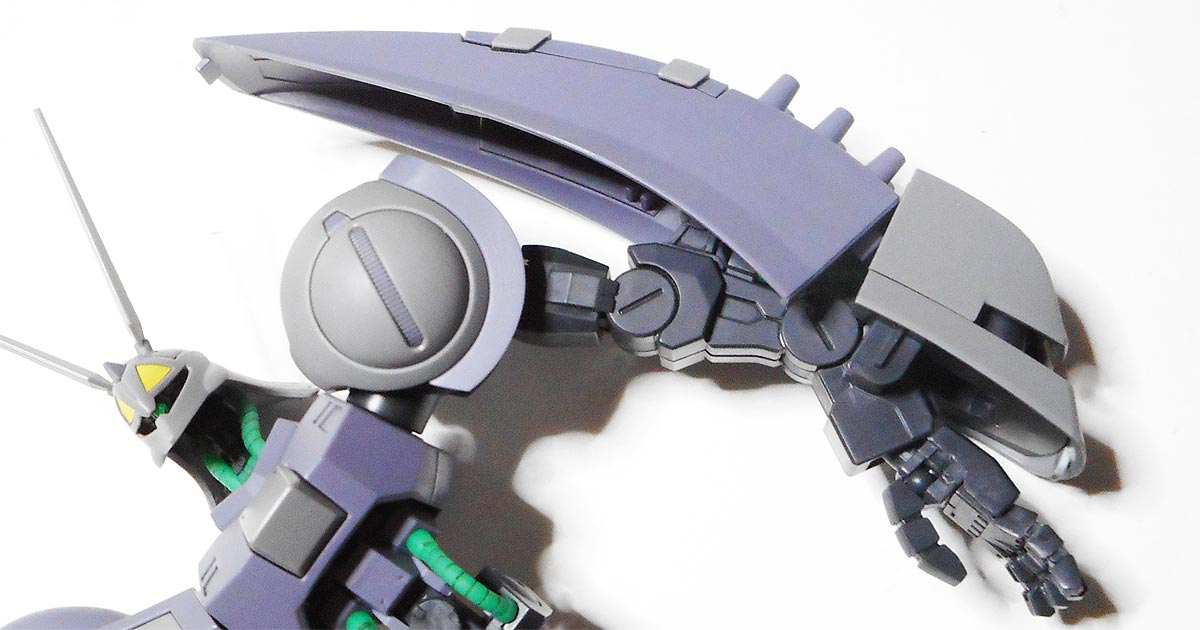

このページで完成させる部位写真

バウンド・ドックの腕部は左右で形状が違う上に組み立てパーツ構成も多いので、ページを分けて掲載・解説しています。

パーツは組み立ての前に洗うことをおすすめします。
参考:開封したらまずパーツ洗浄

製作時気を付けた箇所など

特に難易度高そうな箇所もなく、説明書通りに組み立てられました。


塗装について

モノアイは裏からシルバーを塗り、透過され目立たなくなるのを抑えました。
ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

<PR>
ペーパーがけ面はポリシングクロスで消してます。
ハセガワ・スーパーポリッシングクロスでから拭きするだけで、ペーパーがけ跡のザラザラ部が消せます。

Amazon.co.jpでも普通に入手できます。

パネルライン(=パーツに形成された装甲のつなぎ目みたいなスジ線を指します)へのスミ入れ は、超極細ペンのコピックマーカー0.03(文具店で入手)と、ハケ付きエナメルカラースミ入れ用 を両方使用。

エナメルカラー(上)、コピックマーカー(下)

その他の必須工具

  • ニッパー
  • タミヤセメント(合わせ目消し用)
  • 瞬間接着剤(合わせ目消し、時間がないとき用)
  • ヤスリ、耐水ペーパー(ペーパーがけ用)
  • 筆4種 広面積用平筆、通常用平筆、細部用丸筆、超細部用面相筆(エナメル用、水性用とそれぞれ用意)

今回はこのガイドの指示通りの色で塗っておりませんのでご了承くださいませ

(こちらは通常版ロザミア機のカラーガイド)
ガンプラ バウンド・ドック 塗装色

左腕部 手順解説


ガンプラ,バウンド・ドック

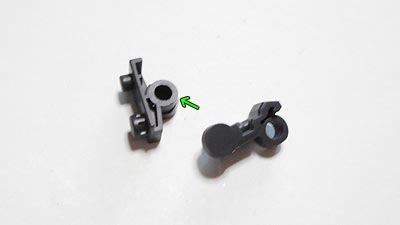

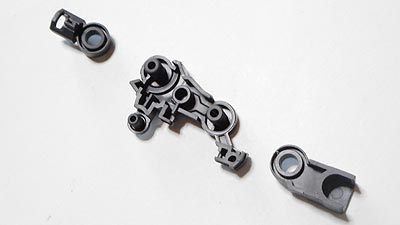

関節部位の組み立てからです。それぞれ差し込みますが向きの間違いに注意です。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

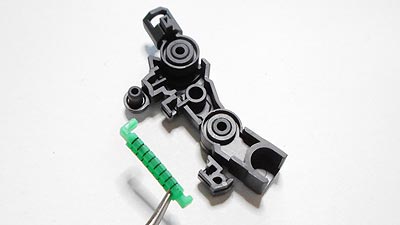

動力パイプを差し込みます。

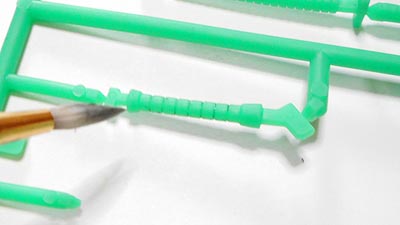

節にはスミ入れを水性ホビーカラーで施しましたが、はじかれ手間かかりました。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

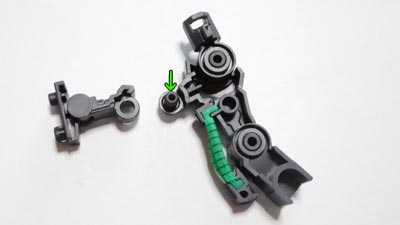

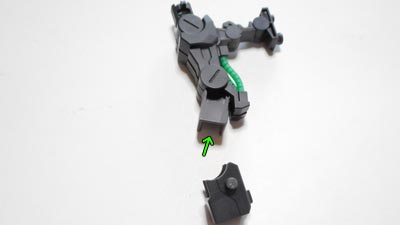

シールド兼MA頭頂部の部位が接合されるパーツです。関節へつなぎます。
ここも向きの間違いに注意です。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

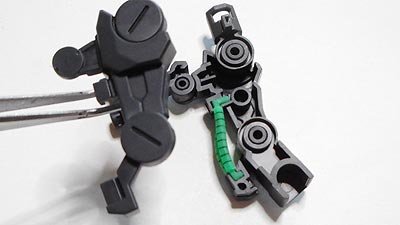

すべてのパーツの組付けが終わったので、反対側をかぶせ、フタ閉じします。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

撮影の都合でシールド接合部位が左に向いていたのを右へ向き替えしてます。こっちが正しい向きです。

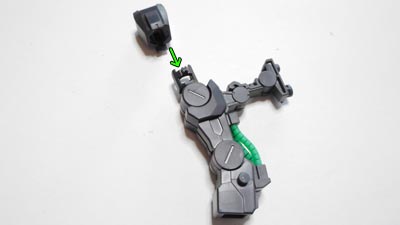

上下に追加の関節パーツ、つなぎます。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

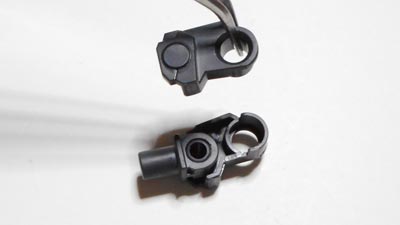

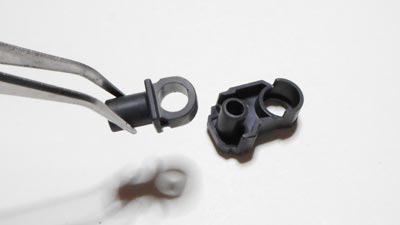

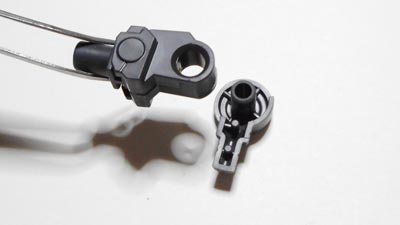

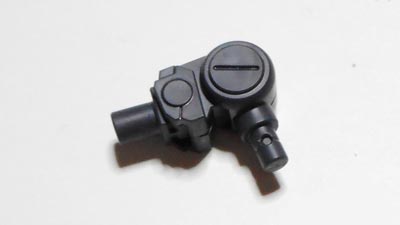

ここからは肩関節。稼働用パーツを組み立てます。
まんなかに来るパーツを差し込んで、左右から貼り合わせて挟む、ていう手順です。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

そのパーツをさらに関節パーツへ差し込みます。


ガンプラ,バウンド・ドック

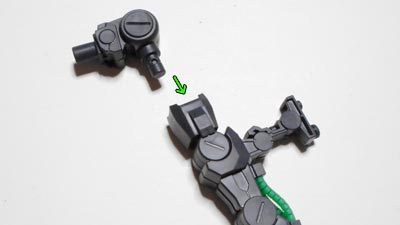

そして、最初につくっておいた関節部位へ差し込みます。


ガンプラ,バウンド・ドック

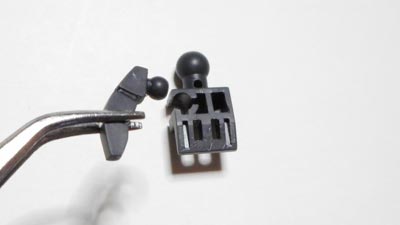

ここからは、指とてのひらの組み立てです。
指関節にはパーティングラインが邪魔ですのでペーパーがけなどで消します。


ガンプラ,バウンド・ドック

親指を手パーツに差し込みます。
よくすっぽ抜ける。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

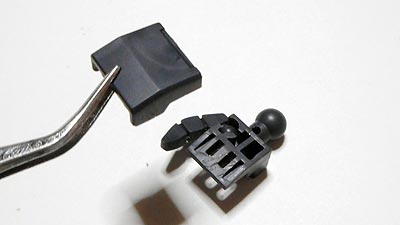

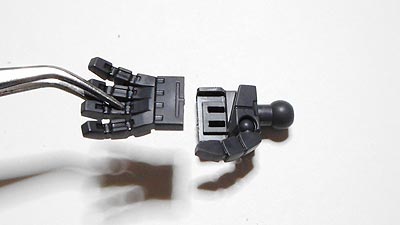

残りの指パーツと、手の甲を差し込みます。


ガンプラ,バウンド・ドック

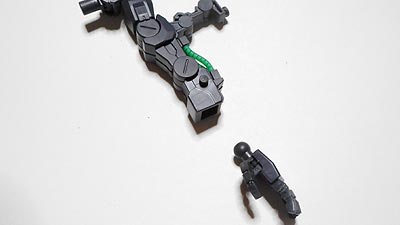

できた手パーツを手首の位置へ差し込みます。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

シールド兼用の、MA時のモノアイ部位を仕上げていきます。

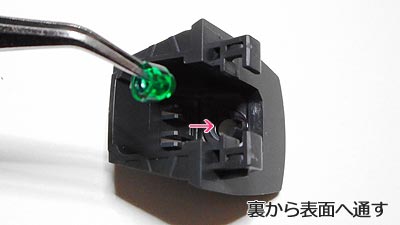

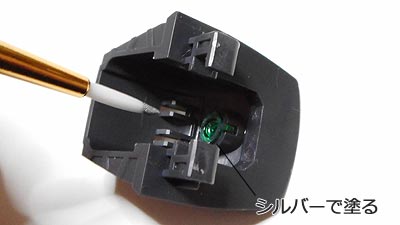

まずはモノアイパーツを裏から差込み、そのモノアイ裏面をシルバーで塗ります。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

これによりクリアパーツは透明ゆえ透けて目立たなくなる特徴を抑えられます。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

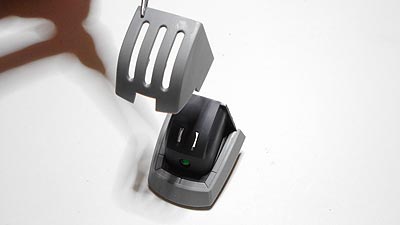

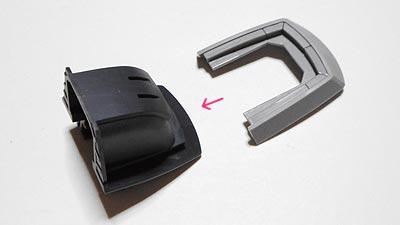

色分けパーツを追加差し込みます。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

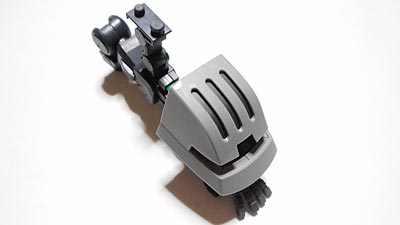

できたモノアイ部位を腕へつなぎます。
この部分は可動します。


ガンプラ,バウンド・ドック

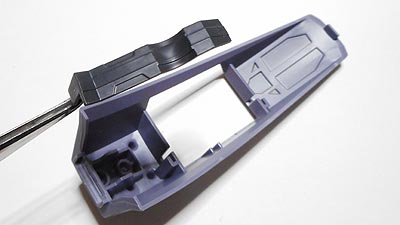

つづきを組み立てていきます。色分けされた、内部パーツを接合します。


ガンプラ,バウンド・ドック

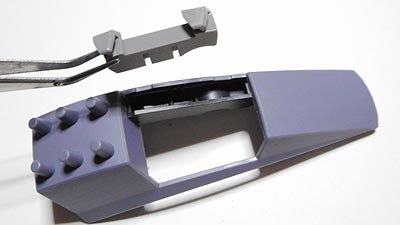

表返して、もうひとつ、色分けパーツの接合をします。


ガンプラ,バウンド・ドック

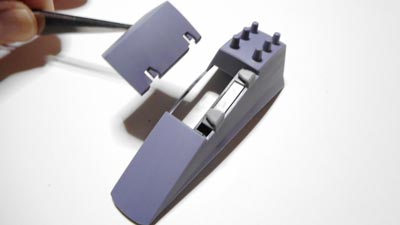

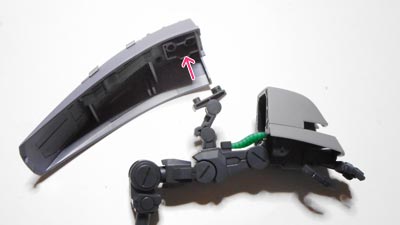

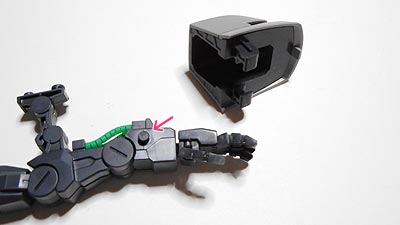

フタ閉じる感じでこのパーツをかぶせます。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

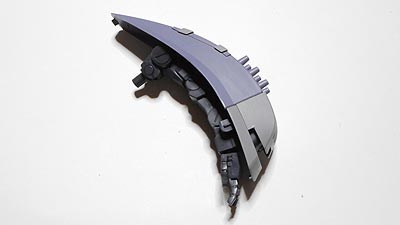

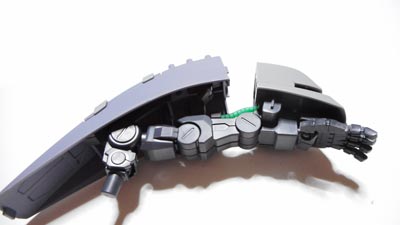

できたので、腕へつなぎ合わせます。


ガンプラ,バウンド・ドック

モノアイ部位と密接させて形を整えます。


ガンプラ,バウンド・ドック

ここからは肩部の組み立てです。

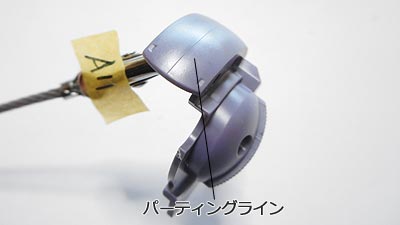

その前に、パーティングラインを消します。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

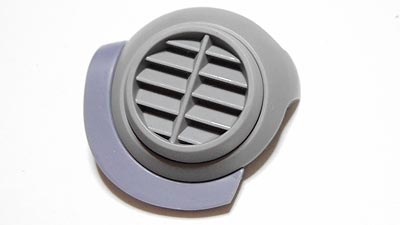

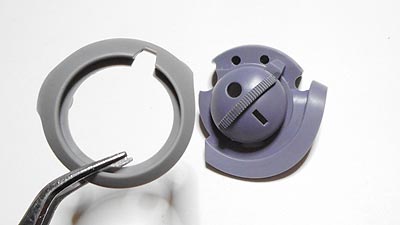

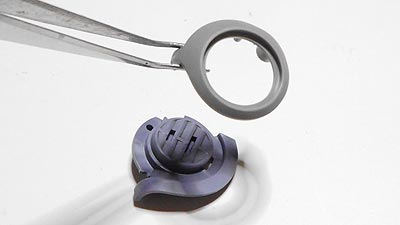

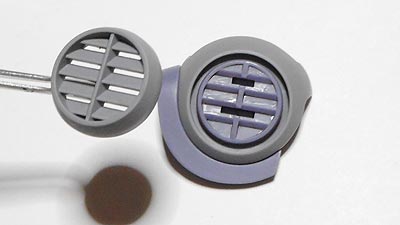

色分けされた部位の組み立てをします。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

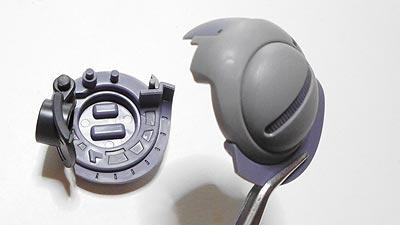

反対側の肩パーツも、色分け部位を接合します。


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

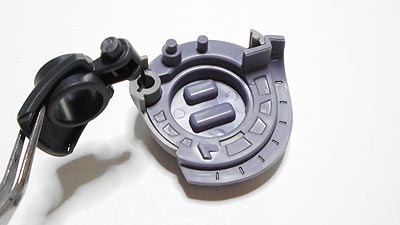

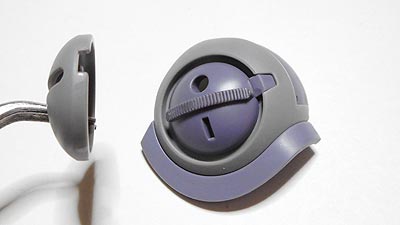

双方をつなぎます。真ん中に腕をつなぐ用の関節パーツが入ります。、


ガンプラ,バウンド・ドック

ガンプラ,バウンド・ドック

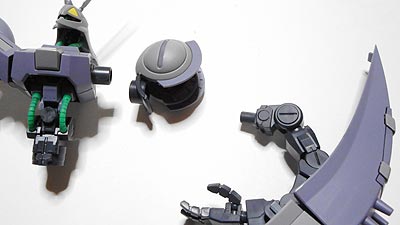

左腕をつなぎます。これで完成です。

次のページでは、脚部の組み立てを全掲載・解説します。
