HGUC 1/144 ザクI (旧ザク)[MS-05B] の作り方 -6-

発売月 2006年5月 / 箱掲載小売価格 \1,000

HGUC 1/144 ザクI [MS-05B] (機動戦士ガンダム  1/144スケールプラモデル)の作り方を細かく掲載です。ここはページ6、マシンガン・シールドといった武器の組み立て手順を全部撮影し掲載しています。

最初から見るなら・・・・
HGUC 旧ザク(MS-05B)の製作・作り方

ガンプラ HGUC MS-05ザクI

ザクI(旧ザク) HGUC1/144 プラモデル


部位完成写真
HGUC MS05 旧ザク ザクI


改良点・塗装について

マシンガンは合わせ目消しが必須でした。

ペーパーがけ面はポリシングクロスで完全に消してます。

装甲板裏面を塗ったものは水性ホビーカラー、H-69 RLM75グレーバイオレット。

RLM75グレーバイオレット。 Mr.カラーにも同色あります。

パネルライン(=パーツに形成された装甲のつなぎ目みたいなスジ線を指します)へのスミ入れ は、超極細ペンのコピックマーカー0.02(文具店で入手)と、ハケ付きエナメルカラースミ入れ用 を両方使用。

エナメルカラー(上)、コピックマーカー(下)

その他の必須工具

  • ニッパー
  • タミヤセメント(合わせ目消し用)
  • 瞬間接着剤(合わせ目消し、時間がないとき用)
  • ヤスリ、耐水ペーパー(ペーパーがけ用)
  • 筆4種 広面積用平筆、通常用平筆、細部用丸筆、超細部用面相筆(エナメル用、水性用とそれぞれ用意)

今回はこのガイドの指示通りの色で塗っておりませんのでご了承くださいませ

HGUC 1/144 ザクI(旧ザク) マシンガンの作り方・製作手順 および 解説です

@
hguc 旧ザクの製作 プラモデル(ガンダム)

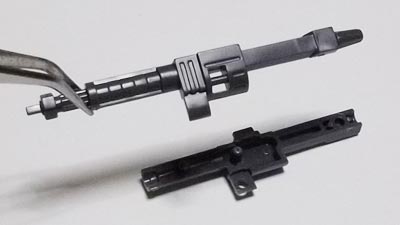

マシンガン本体部を貼り合わせます。
この合わせ目は消す必要があります。

A
hguc 旧ザクの製作 プラモデル(ガンダム)

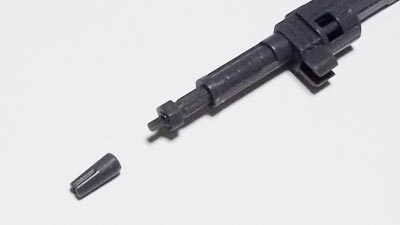

銃口を差し込みます。

B
hguc 旧ザクの製作 プラモデル(ガンダム)

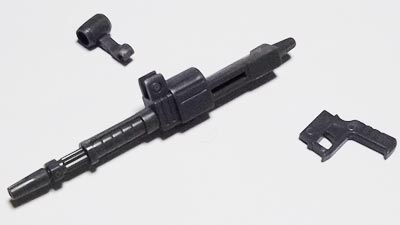

センサーとグリップを差し込みます。

C
hguc 旧ザクの製作 プラモデル(ガンダム)

hguc 旧ザクの製作 プラモデル(ガンダム)

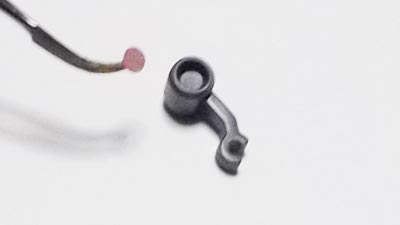

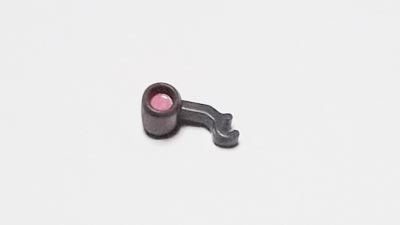

センサーのピンクは塗装します。もしくはシールがついているので貼ります。

D
hguc 旧ザクの製作 プラモデル(ガンダム)

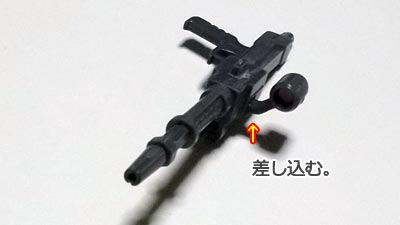

差し込む向きに注意。

E
hguc 旧ザクの製作 プラモデル(ガンダム)

hguc 旧ザクの製作 プラモデル(ガンダム)

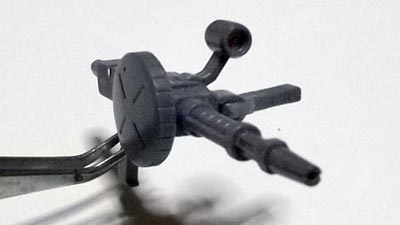

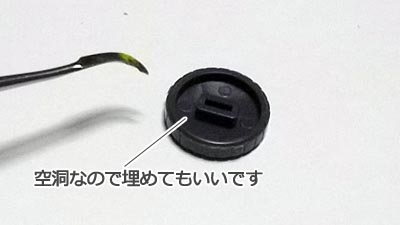

弾倉。裏面がお盆状態なのでパテで埋めてもいいと思います。
それを本体へ。

F
hguc 旧ザクの製作 プラモデル(ガンダム)

hguc 旧ザクの製作 プラモデル(ガンダム)

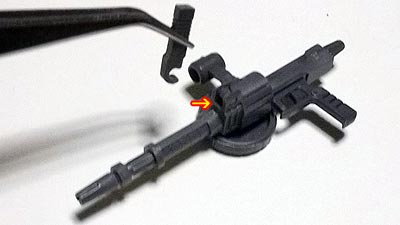

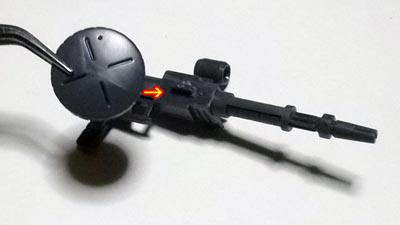

左手でもつグリップを差し込みます。向き注意。

G
hguc 旧ザクの製作 プラモデル(ガンダム)

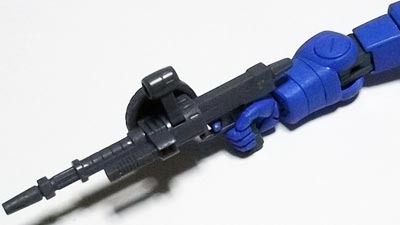

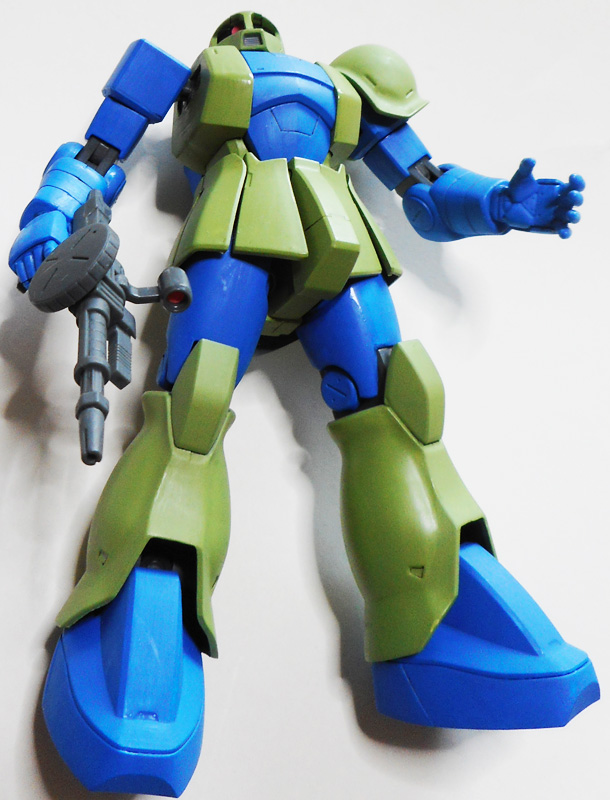

右手に持たせて、マシンガンの完成です。解説省略しましたがスミ入れもしています。
バズーカを組み立てる

@
hguc 旧ザクの製作 プラモデル(ガンダム)

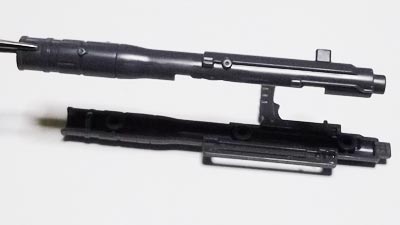

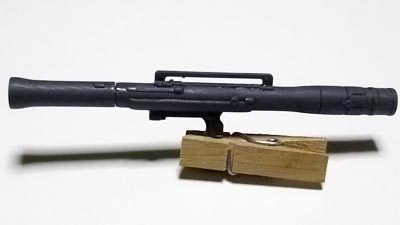

本体部は縦割れ。貼り合わせた合わせ目は全面消す必要があります。

A
hguc 旧ザクの製作 プラモデル(ガンダム)

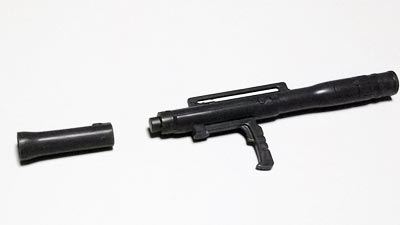

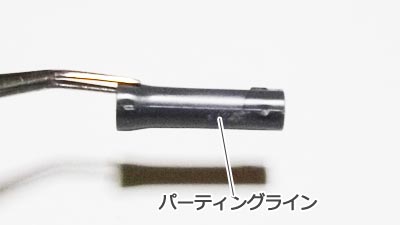

先端の砲口。ここにはパーティングラインがあります。ゲート跡ともども消します。

B
hguc 旧ザクの製作 プラモデル(ガンダム)

本体部へ。

C
hguc 旧ザクの製作 プラモデル(ガンダム)

これでバズーカは完成。必要に応じてマシンガンと持ち替えます。
シールド、シュツルムファウストを組み立てる

@
hguc 旧ザクの製作 プラモデル(ガンダム)

hguc 旧ザクの製作 プラモデル(ガンダム)

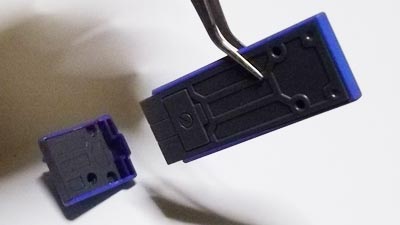

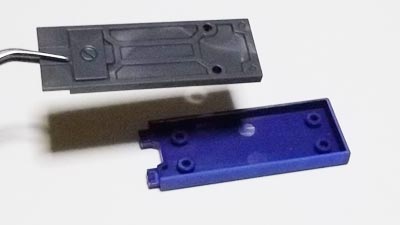

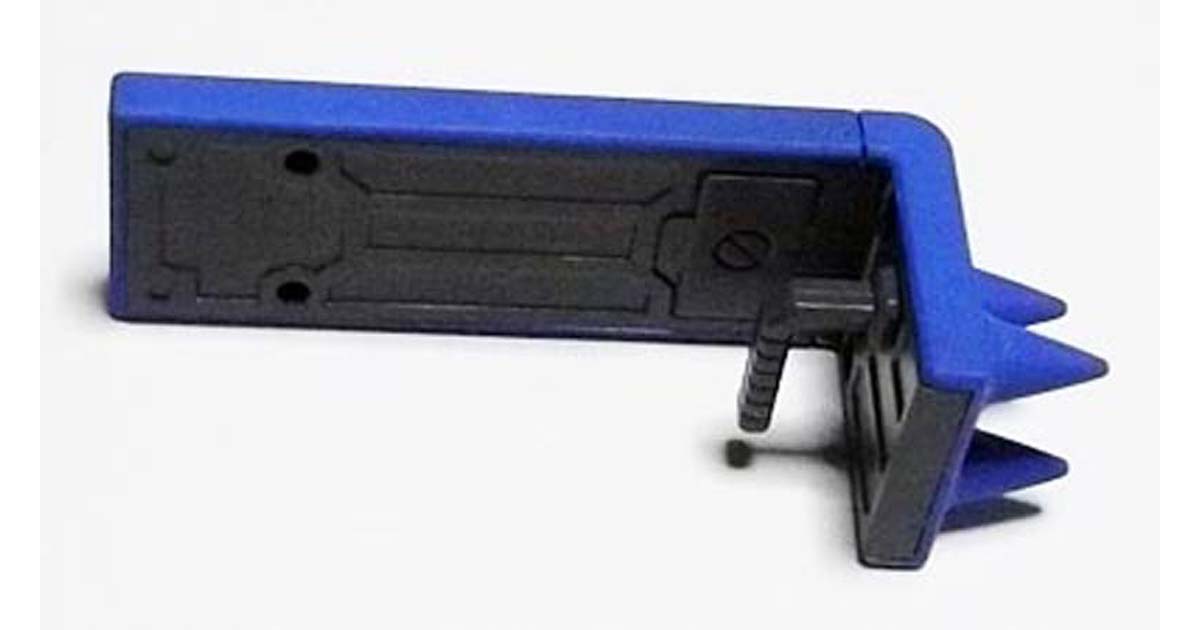

突起が3つついた、スパイク・シールドです。表面(青色)と、裏面(グレー)を小さいのと長いの、それぞれ貼り付けます。

A
hguc 旧ザクの製作 プラモデル(ガンダム)

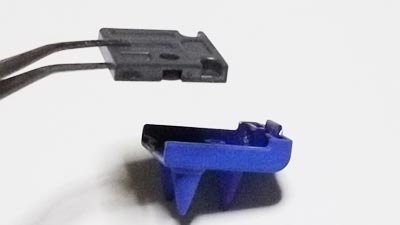

その小さいのと長いのをつなぎます。

B
hguc 旧ザクの製作 プラモデル(ガンダム)

持ちて。
つなぎます。

C
hguc 旧ザクの製作 プラモデル(ガンダム)

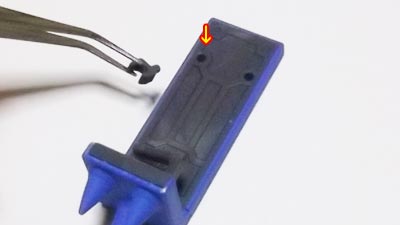

これは、シュツルムファウストを設置させる用のラック。

D
hguc 旧ザクの製作 プラモデル(ガンダム)

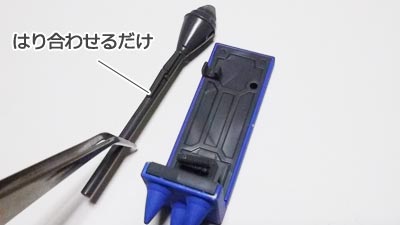

シュツルムファウストは2つのパーツを張り合わせるだけ。
ただし合わせ目は消す必要があります。

E
hguc 旧ザクの製作 プラモデル(ガンダム)

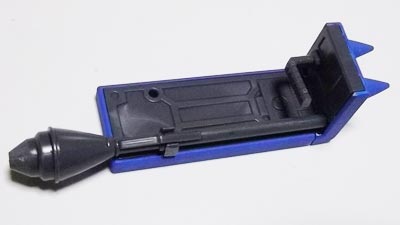

ラックに挟み込んで、シールドとシュツルムファウストの完成です。これは左手にもたせます。

F
hguc 旧ザクの製作 プラモデル(ガンダム)

hguc 旧ザクの製作 プラモデル(ガンダム)

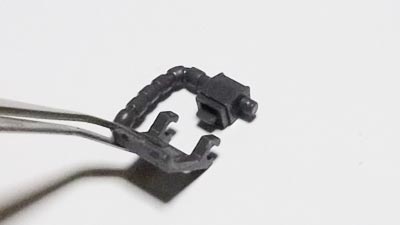

これは、バズーカ・ラック。
右肩に装着して、バズーカを構えた際の支えに使います。

完成 HGUC 1/144 ザクI [MS-05B]
