HGUC 1/144 アッガイ の作り方 -3-

発売月 2007年4月 / 価格 \1,000 ~ \1,500

機動戦士ガンダムHGUC 1/144 アッガイの、組み立て方を全部掲載しています。ここは腕部解説編です。

最初から見る》HGUC1/144アッガイ(ガンダム,プラモデル)HGUC MSM-04 アッガイ

HGUC アッガイ

アッガイ HGUC1/144 プラモデル


このページで完成させる部位の写真


改良点・塗装について

全部位の塗装をしていますが、なくても色分けはされています。説明書通りの組み立てをしています。
クローの先端は尖らせました。
HGUCアッガイの製作(ガンダム,プラモデル)

その他の必須工具

  • ニッパー
  • タミヤセメント(合わせ目消し用)
  • 瞬間接着剤(合わせ目消し、時間がないとき用)
  • ヤスリ、耐水ペーパー(ペーパーがけ用)
  • 筆4種 広面積用平筆、通常用平筆、細部用丸筆、超細部用面相筆(エナメル用、水性用とそれぞれ用意)
パーツ一覧

HGUC 1/144 アッガイ 腕部の作り方・製作手順 および 解説です


HGUCアッガイの製作(ガンダム,プラモデル)

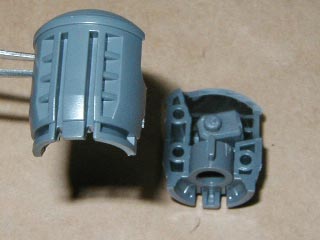

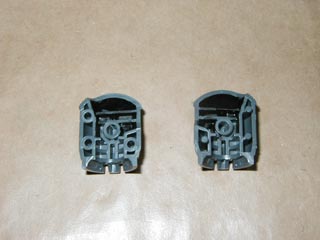

この部位は、内部メカ用パーツを組み立て、その上に装甲をかぶせるような順番で腕パーツを仕上げていきます。
肩と連結される部分なのですが、裏側の黒にての塗装、ほとんどめだちませんが塗っておきます。


HGUCアッガイの製作(ガンダム,プラモデル)

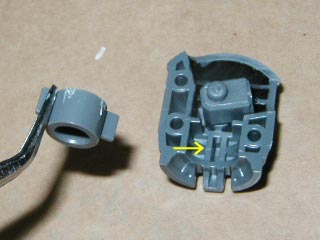

ポリキャップを差し込みます。これは、肩と連結するもの。


HGUCアッガイの製作(ガンダム,プラモデル)

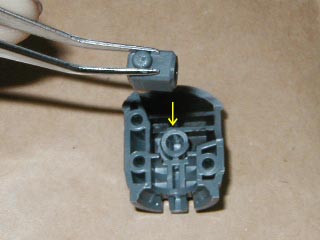

肘関節がくるためのパーツです。これはポリキャップではありません。 これを、ミゾに差し込みます。
ちょっと筒がはみでててる方が、外側になります。まちがえそうです。


HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

貼り合わせ、(合わせ目)を消します。


HGUCアッガイの製作(ガンダム,プラモデル)

上にかぶせる装甲を仕上げます。
このパーツにはパーティングラインが走ってますので、消しておきます。


HGUCアッガイの製作(ガンダム,プラモデル)

ミゾをあわせ、装甲へさっき組み立てたパーツを差し込みます。


HGUCアッガイの製作(ガンダム,プラモデル)

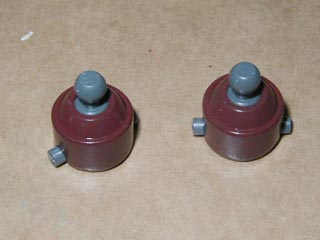

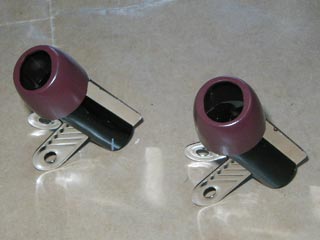

2こ組み立てます。


HGUCアッガイの製作(ガンダム,プラモデル)

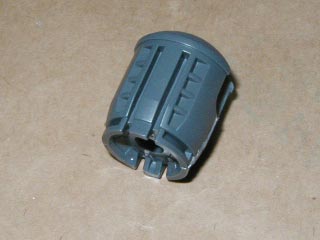

次は、ひじから先にあたるパーツを組み立てます。
まずはこのパーツ、 ジョイント用のパーツ(グレー)と外側パーツ(本体ブラウン色の)を接合させます。


HGUCアッガイの製作(ガンダム,プラモデル)

これはひじの二重関節になります。
といっても、それほど可動範囲は広くないんです・・・


HGUCアッガイの製作(ガンダム,プラモデル)

そして次は、 ひじから先の部分の組み立てです。

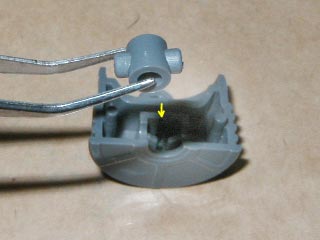

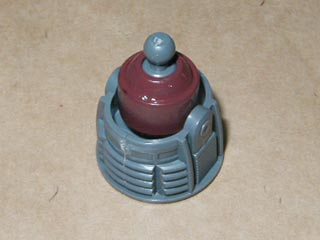

まずはポリキャップをこの位置へ差し込みます。


HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

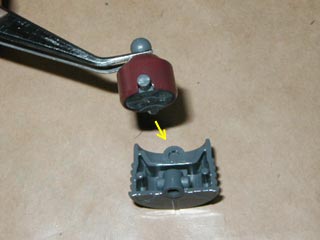

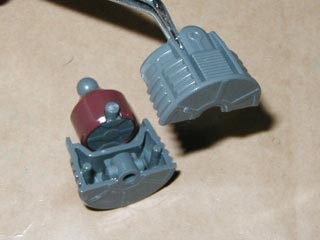

さっき組み立てたパーツをここへ差し込みます。
向きはありません。


HGUCアッガイの製作(ガンダム,プラモデル)

できた合わせ目は消します。


HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

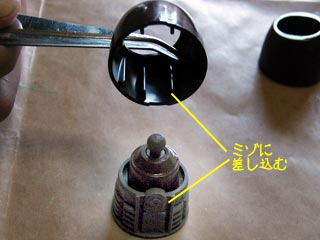

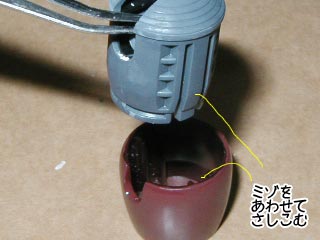

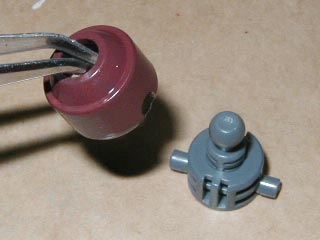

装甲となるパーツを仕上げます。先ほど組み立てたパーツにミゾを合わせて差し込みます。


HGUCアッガイの製作(ガンダム,プラモデル)

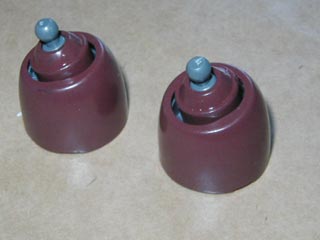

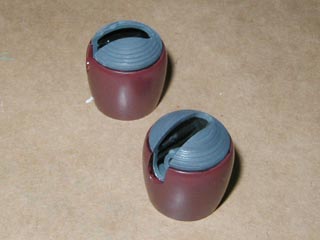

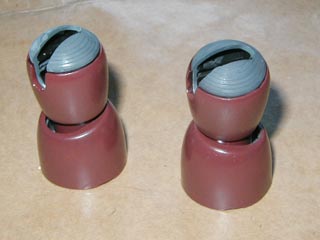

こんなふうに仕上がります。


HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

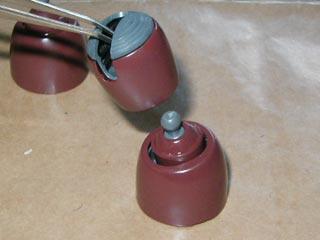

さっき組み立てた腕パーツとくっつけます。


HGUCアッガイの製作(ガンダム,プラモデル)

アイアンネイル部などを組み立てます。
この部分は、アイアンネイルの飛び出し状態と格納状態、状になってるもの(メガ粒子あり、なし)の4種あり、自由に付け替え設定できます。
これはアイアンネイルの飛び出し状態のもの。

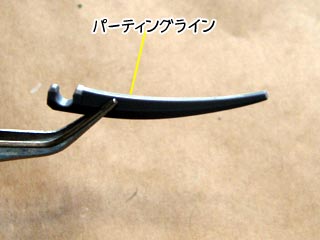

パーティングラインが縦に走ってますので消しておきます。
ネイルは6本あります。


HGUCアッガイの製作(ガンダム,プラモデル)

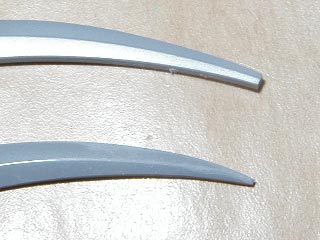

先端をペーパーがけなどでとがらせるのもよいでしょう。


HGUCアッガイの製作(ガンダム,プラモデル)

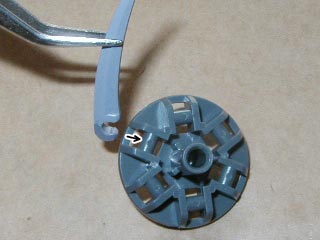

アイアンネイルを、土台となるこのパーツへ差し込みます。
真ん中の円筒はメガ粒子となる部分で、中を黒く塗ってもよいのですが実際組み立て仕上がるとほとんどわからなくなるのでそのままにしました。


HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

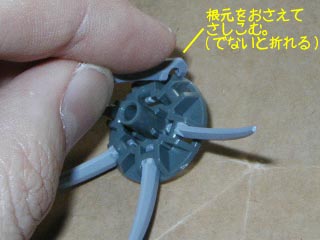

差し込むときは写真のように根元を支えるようにもち押し込まないと、折れます。


HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

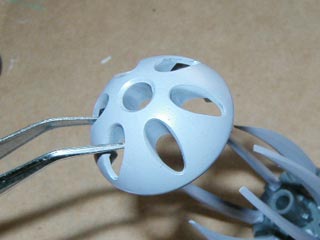

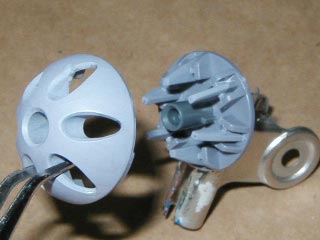

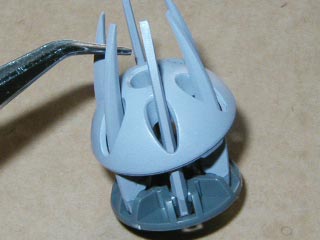

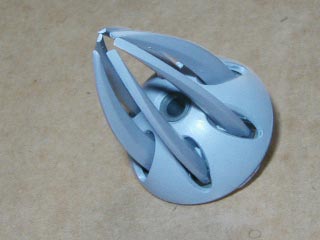

最後にこのパーツ、アイアンネイルに通します。

?
HGUCアッガイの製作(ガンダム,プラモデル)

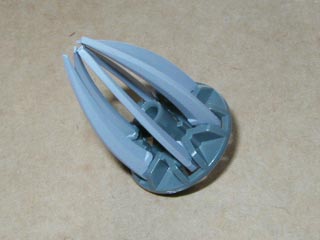

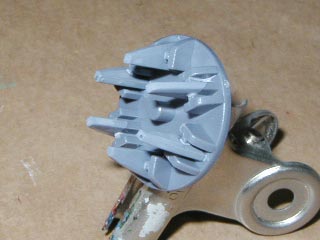

これで完成。
あとは腕に差し込むだけです。

?
HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

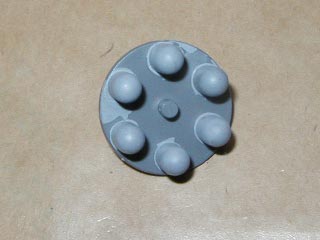

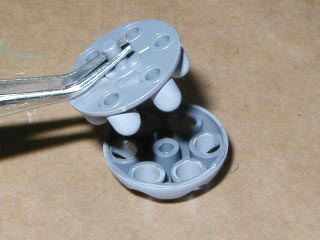

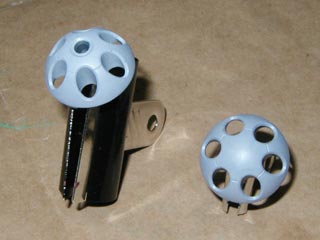

かわってこれは、ネイル格納状態。メガ粒子部を中央へ差し込みます。

?
HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

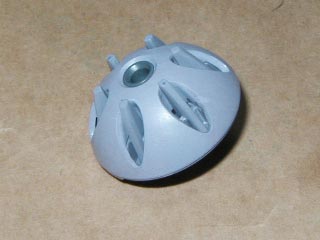

同じ要領でカバーをかぶせます。

?
HGUCアッガイの製作(ガンダム,プラモデル)

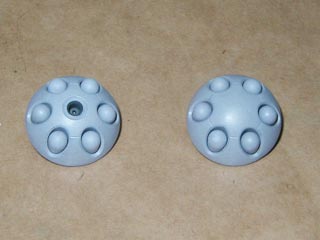

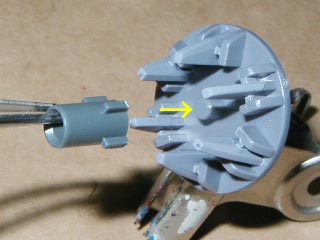

次は、ランチャがあるもの。
メガ粒子口(バルカンの設定もある)のありと、なしの両方があります。

?
HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

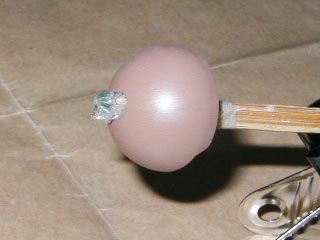

こちらは部。

?
HGUCアッガイの製作(ガンダム,プラモデル)

完成しました。

?
HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

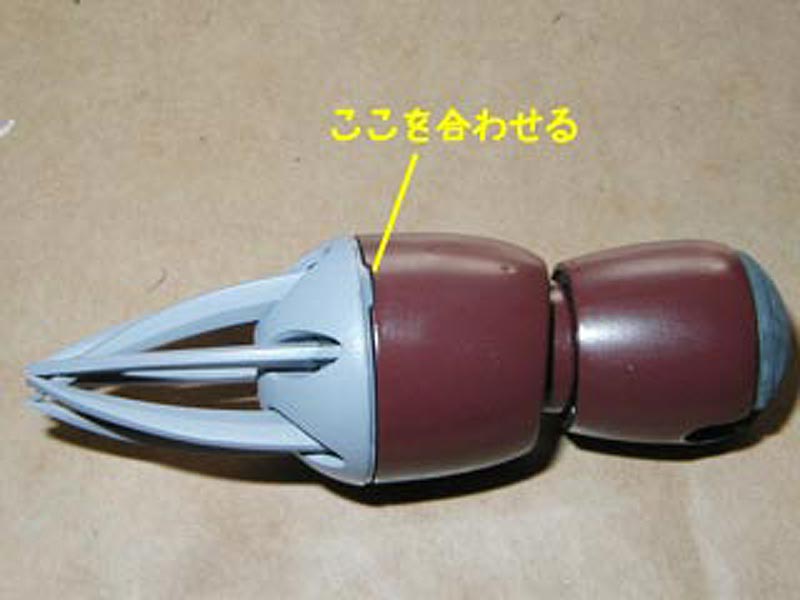

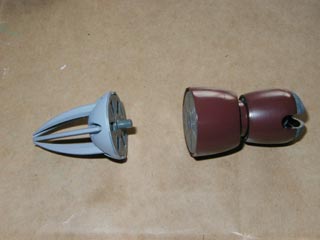

さっき組み立てたアイアンネイルの中で好きなのを選んで差し込みます。

?
HGUCアッガイの製作(ガンダム,プラモデル)

HGUCアッガイの製作(ガンダム,プラモデル)

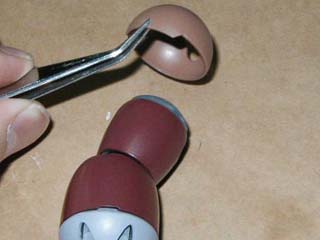

肩パーツは胴体に差し込むときにこのようにかぶせてからつなぐようになります。

次のページでは、脚部の組み立てを全掲載・解説します。
