HGUC 1/144 シャア専用ズゴック の作り方

発売月 2001年2 月 / 価格 \800 ~ \1,200

機動戦士ガンダム HGUCプラモデル 1/144ズゴック。その作り方を細かく掲載します。

一撃で連邦のジムを撃破したそのインパクトから人気ランキングでも常時上位に君臨するMS、水陸両用MSの中の名機、シャア専用ズゴック。HGUC 1/144プラモデルの組み立て方です。

HGUC ズゴック ガンダム

MSM-07S ズゴック HGUC1/144 プラモデル

ジオン軍水陸両用モビルスーツ。
薄水色を基調とした量産型がテレビ版第27話にて初登場、連邦軍ベルファスト基地をしました。第29話では本項で掲載しているシャアの乗る赤いズゴックが登場、アイアンネイルで連邦のモビルスーツRGM-79を撃破するシーンは有名です。

量産型のズゴックはその後のガンダムZZやガンダムUCなどにて登場しています。


箱写真

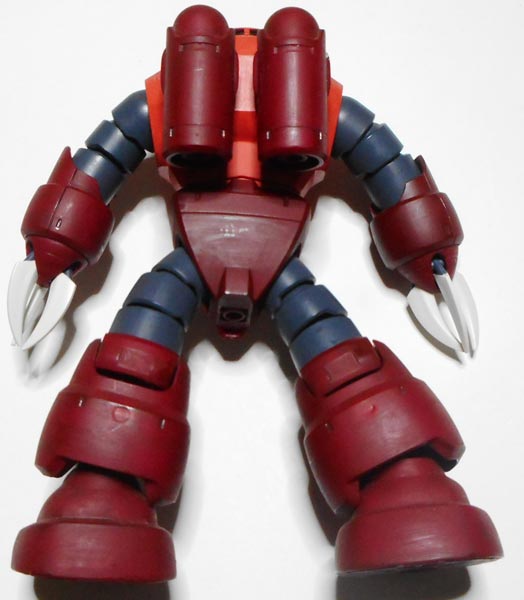

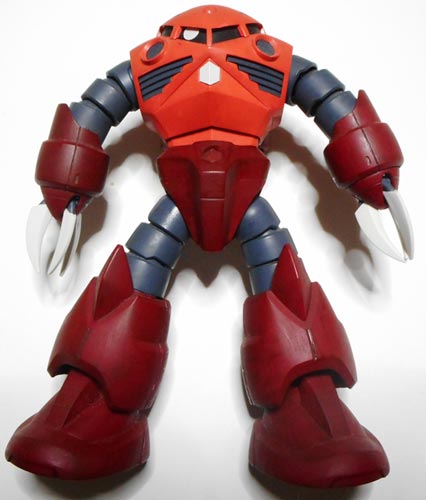

完成写真

当時の私のウデの未熟さ故濃い赤が不均一でもうしわけありません
機会あれば塗り直します

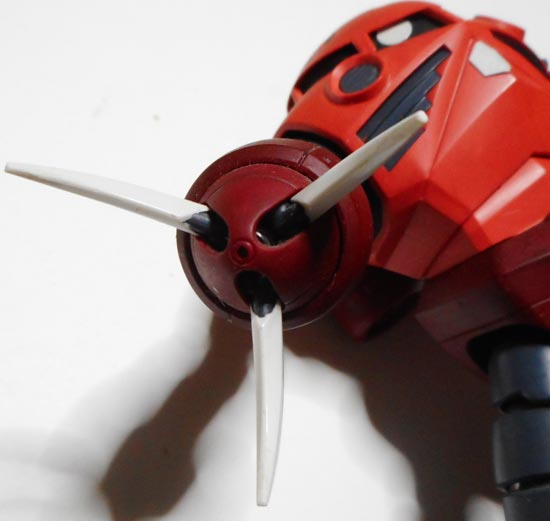

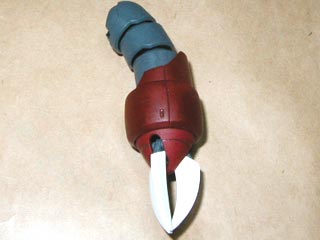

旧キットでは開いている状態か閉じている状態の2択で固定式だったアイアンネイル、
このHGUC ズゴックでは1本1本が独立して稼働してくれます。

HGUC 1/144 ズゴック の入手方法
店によって並びにばらつきがあるようです。私はAmazonでした。


改良点・塗装について

量産型のズゴックとは色の違い以外パーツの違いはないので、量産型でも同じプロセスだと思います(買っていないので現物確認はしていません)

今回合わせ目を消すのと塗装はひととおりしましたが、モディファイのための改造は一切しておりません。ですが濃い赤というのは筆塗り泣かせで当時の私の技術力では解消すること叶いませんでした。再度塗り直して撮影しなおすまでご辛抱願います。

蛇腹パーツがいくつもありよく似ていて違えやすいです。全部パーツ番号と形状がちがう
HGUCズゴック(プラモデル,ガンダムの製作
つなぐ順番をまちがえると変な並びになるのですぐ気づきますが正しいのはどの順? てな感じになりました。あと、説明書が詰め込み感があり、比較的みづらいです。それ以外は何も気にする箇所はありませんでした。

パネルライン(=パーツに形成された装甲のつなぎ目みたいなスジ線を指します)へのスミ入れ は、エナメルカラースミ入れ用 を使用。

エナメルカラー(上)

その他の必須工具

  • ニッパー
  • タミヤセメント(合わせ目消し用)
  • 瞬間接着剤(合わせ目消し、時間がないとき用)
  • ヤスリ、耐水ペーパー(ペーパーがけ用)
  • 筆4種 広面積用平筆、通常用平筆、細部用丸筆、超細部用面相筆(エナメル用、水性用とそれぞれ用意)

CG合成/デジラマ

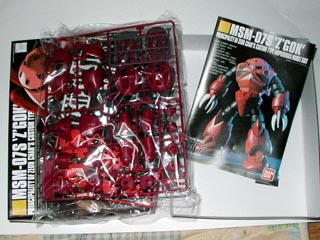

パーツ一覧


HGUCズゴック(プラモデル,ガンダムの製作

まずはパーツ数に欠損はないかよく確認。
その後パーツ洗浄を施します。
今回画像撮影を忘れてしまいました・・・


HGUCズゴック(プラモデル,ガンダムの製作

パーツ同士がこすれてキズがつかないよう、間には紙や開封したビニール袋を敷いて保護します。

HGUCズゴック(プラモデル,ガンダムの製作
パーツを紹介。

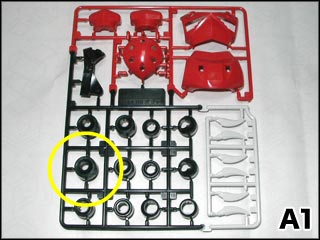

Aパーツは2枚にわかれています。

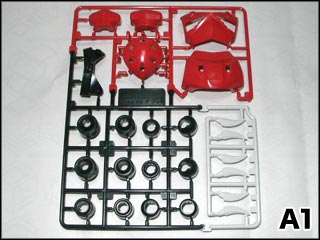

こちらはA1。

HGUCズゴック(プラモデル,ガンダムの製作

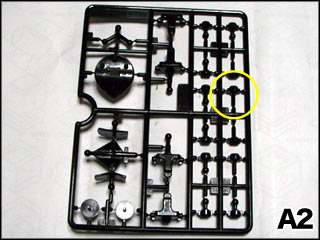

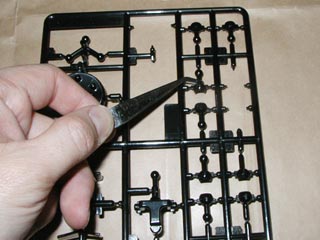

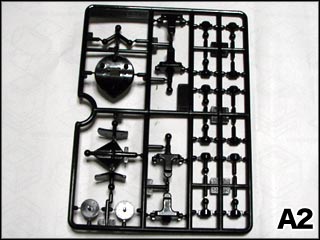

これはA2。ジョイントパーツが主です。

HGUCズゴック(プラモデル,ガンダムの製作

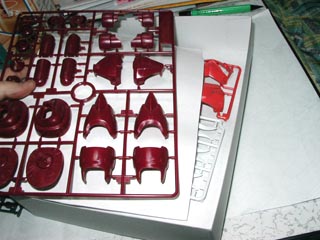

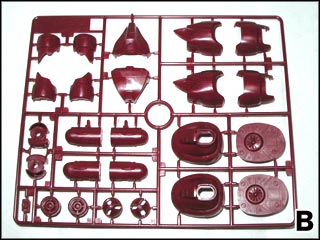

パーツB。主に腕や脚の濃い赤部分。

HGUCズゴック(プラモデル,ガンダムの製作

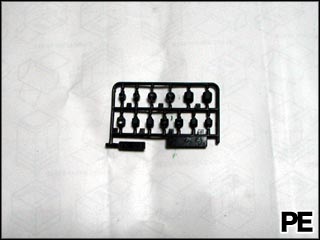

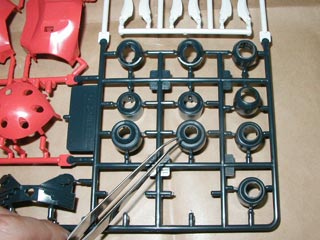

間接用ポリキャップパーツのPE。

HGUC 1/144 ズゴック 脚部の作り方・製作手順 の 解説です


HGUCズゴック(プラモデル,ガンダムの製作

まずはグレーの蛇腹の部位を組み立てます。
似たようなパーツが2種類ありまぎらわしいので、よくパーツ番号を確かめて。
まずは3段ある蛇腹の、一番下のパーツを組み立てます。


HGUCズゴック(プラモデル,ガンダムの製作

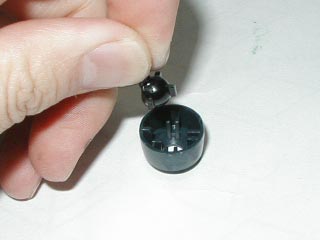

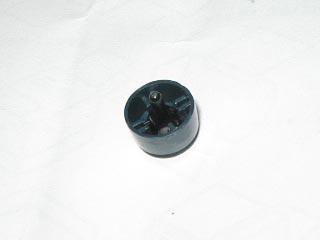

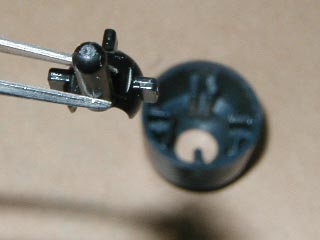

ジョイントパーツを、蛇腹パーツへ差し込みます。
これは接着します。

ここは関節部なので可動負荷のかかるところです。なので念のため接着剤を使っています。


HGUCズゴック(プラモデル,ガンダムの製作

こんなふうになります。


HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

これは左足のパーツ番号です。

とくにジョイントパーツ(A2の方)は似ているものが多く、そのくせまちがえるとへんてこな組み上がりになるなど注意が必要。


HGUCズゴック(プラモデル,ガンダムの製作

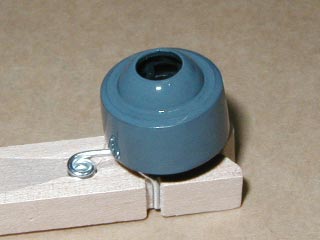

蛇腹は組み立てる前・単体のうちに塗装します。

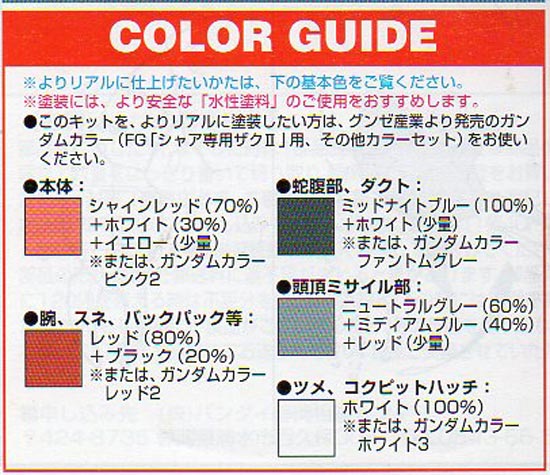

色は解説書によりますとミッドナイトブルー100%+ホワイトを少量、とあります。


HGUCズゴック(プラモデル,ガンダムの製作

その蛇腹パーツ下段に接着される間接パーツを仕上げます。


HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

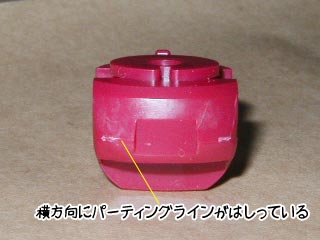

このパーツにはパーティングラインがはしっていますので、ペーパーがけで消しておきます。

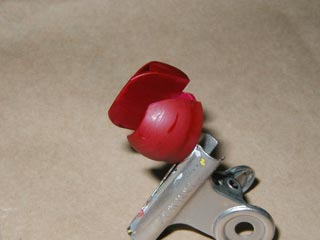

消したら、スゴックの濃い方の赤で塗装します。
色は、赤80%、黒20%で。(説明書より)


HGUCズゴック(プラモデル,ガンダムの製作

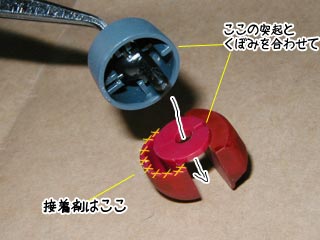

つなぎます。

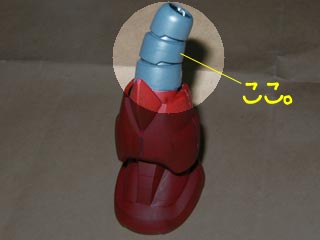

接着剤は赤いパーツ側の、図の部分だけに塗ります。ここしか接着面がないから。


HGUCズゴック(プラモデル,ガンダムの製作

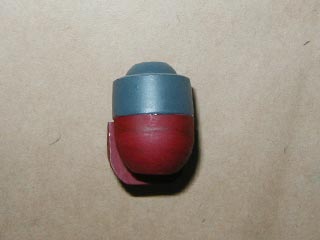

こんな形。赤い部分がまるい方、ここがひざにあたります。いったんこのパーツは放置しておきます。


HGUCズゴック(プラモデル,ガンダムの製作

次は、中段の蛇腹を組み立てます。


HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

蛇腹パーツは酷似しているものが多いので、まちがえないよう気をつけねばなりません。

要領は同じで、この蛇腹パーツにジョイントパーツを接着するだけです。


HGUCズゴック(プラモデル,ガンダムの製作

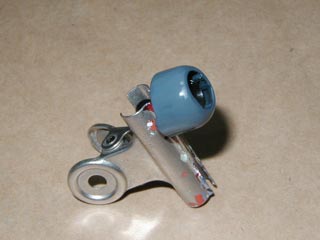

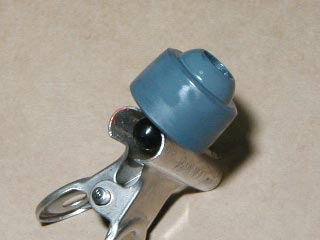

同じく、蛇腹のグレーで塗装します。


HGUCズゴック(プラモデル,ガンダムの製作

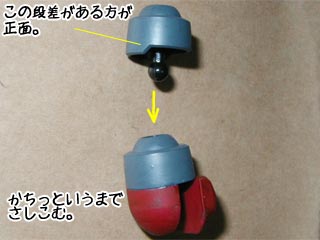

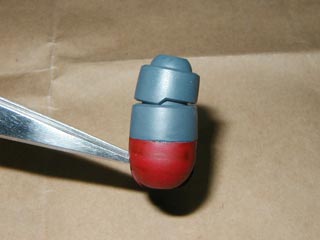

仕上がったら、さきほどの下段蛇腹と合体させます。
可動部分なので、接着しません。


HGUCズゴック(プラモデル,ガンダムの製作

ここまでできました。


HGUCズゴック(プラモデル,ガンダムの製作

ラスト。上段蛇腹を、中断のとまったく同じ要領で組み立てます。


HGUCズゴック(プラモデル,ガンダムの製作

この調子で左脚の蛇腹も同時に組むとさすがにあきてきます(笑)。


HGUCズゴック(プラモデル,ガンダムの製作

これも塗装します。


HGUCズゴック(プラモデル,ガンダムの製作

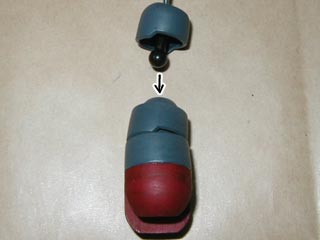

中段蛇腹の上に、カチッと差し込みます。


HGUCズゴック(プラモデル,ガンダムの製作

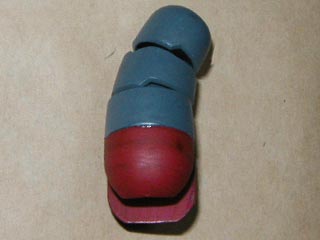

これで蛇腹はできました。お疲れ様。


HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

次は、ひざから下の部分の組み立てにとりかかります。

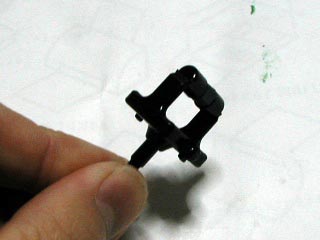

まず、間接用のパーツを作成します。

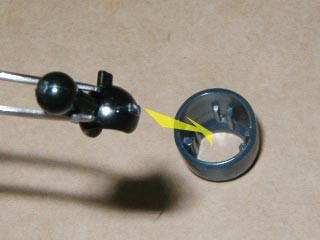

このT字パーツを、ポリキャップを挟んで接着します。


HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

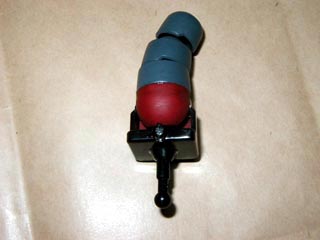

蛇腹パーツにさしこみます。
この作業はT字間接パーツが完全に接着硬化するのを見込んでから行うことをおすすめします。
あわてるとパカッとはがれてしまいます。
このパーツもこの段階で一度放置です。


HGUCズゴック(プラモデル,ガンダムの製作

ひざから下の部位の組み立てです。

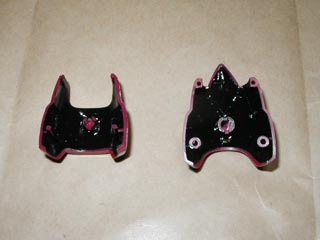

まずこの脚部パーツの裏面を、黒などで塗装します。
これは、「装甲の裏側はメカニカルな構造になっている」から、それに合わせて中が空洞にみえないようにするため。
確かに色パーツのままだと安っぽくみえてしまいます。


HGUCズゴック(プラモデル,ガンダムの製作

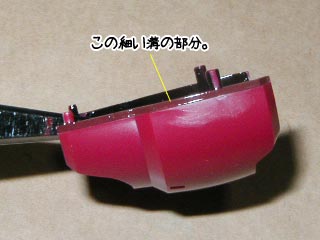

この細い溝の部分はディテールライン(モールド)なので、スミ入れを施してもいいと思います。


HGUCズゴック(プラモデル,ガンダムの製作

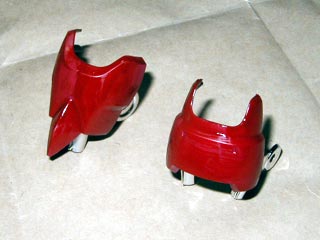

そして表面も塗装します。
このパーツは接着の跡(合わせ目)を消す行程がないので、先に塗装してもOKなのです。
必要な方はこの段階でスミ入れも。
これらの塗装が乾くまでの間に、先に足先パーツを作っていきます。


HGUCズゴック(プラモデル,ガンダムの製作

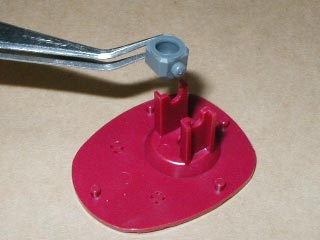

これは足裏パーツです。
ポリキャップを差し込みます。


HGUCズゴック(プラモデル,ガンダムの製作

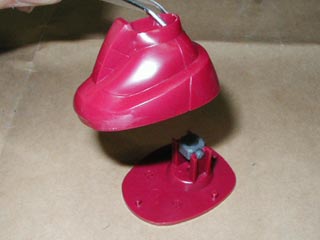

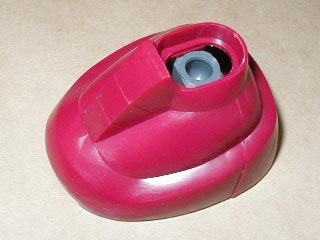

足パーツをつなぎます。


HGUCズゴック(プラモデル,ガンダムの製作

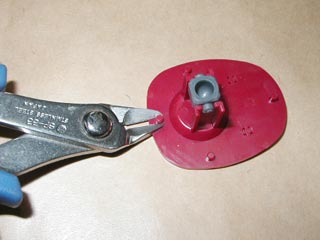

この4ヶ所の接合部は、なかなか入りにくい場合があります。なので、この1ヶ所をニッパーで切り取ってやりました。それでも、しっかりとまってくれました。


HGUCズゴック(プラモデル,ガンダムの製作

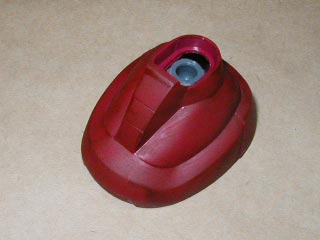

足の組み立てはこれで完成。後は全体を塗装です。


HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

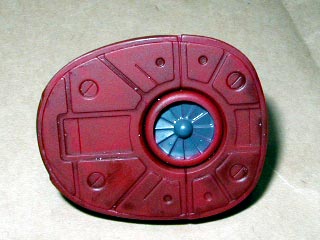

足裏はあわてて塗るとディテール多いためこのように不均一状態や気泡がうまれやすいです。
写真では推進部を色分けしてますが説明書にはここ赤一色になってますから特に意識しなくてもよいと思います。
このあと何回か重ね塗りしました。


HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

いよいよ仕上げです。

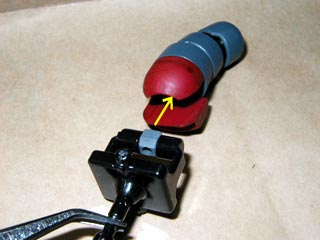

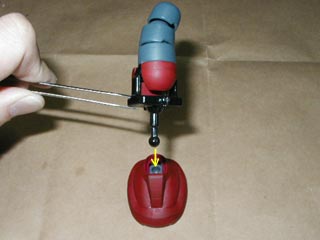

放置していた蛇腹パーツの、ジョイント部を足に差し込みます。
このときジョイントパーツが完全に接着硬化していないとこの時点でバカッとはがれますから慎重に。


HGUCズゴック(プラモデル,ガンダムの製作

HGUCズゴック(プラモデル,ガンダムの製作

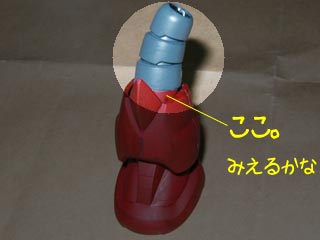

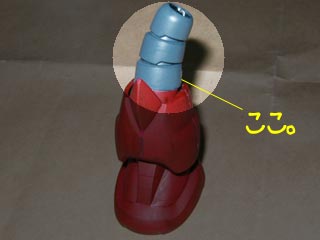

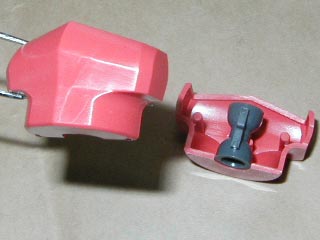

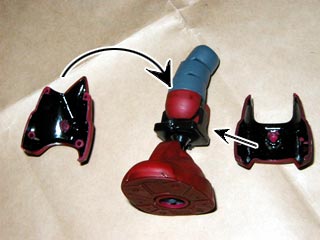

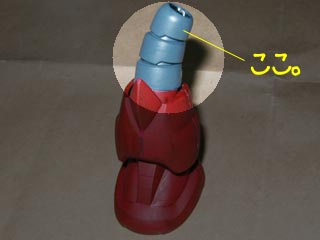

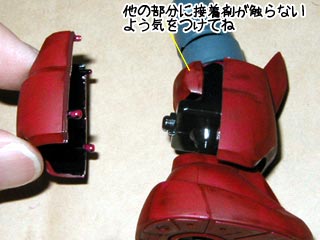

脚パーツをはさみこむ形で接着します。
塗った接着剤が他の部分へうっかり触れてしまいそうになるので慎重に・・・
またこの接合後(合わせ目)は消す必要がありません。


HGUCズゴック(プラモデル,ガンダムの製作

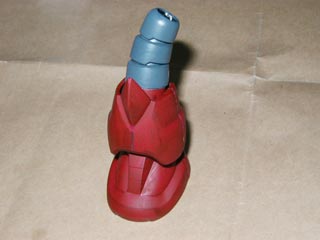

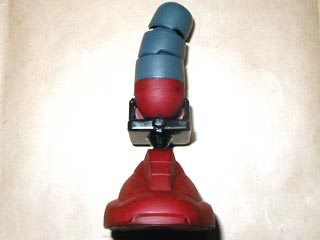

脚が完成しました。

次のページでは、胴体・腰部の組み立てを全掲載・解説します。
