この頁で完成させる部位写真
改良点・塗装について
とくになく、説明書通りに完成させました。
パネルライン(=パーツに形成された装甲のつなぎ目みたいなスジ線を指します)へのスミ入れ
は、超極細ペンのコピックマーカー0.02（文具店で入手）と、ハケ付きエナメルカラースミ入れ用 を両方使用。
その他の必須工具
- ニッパー
- タミヤセメント(合わせ目消し用)
- 瞬間接着剤(合わせ目消し、時間がないとき用)
- ヤスリ、耐水ペーパー（ペーパーがけ用）
- 筆4種 広面積用平筆、通常用平筆、細部用丸筆、超細部用面相筆(エナメル用、水性用とそれぞれ用意)
今回はこのガイドの指示通りの色で塗っておりませんのでご了承くださいませ
|
|
||
HGUC 1/144 ニューガンダム 腕部の作り方・製作手順 および 解説です |
||
|---|---|---|
|
[1]
|

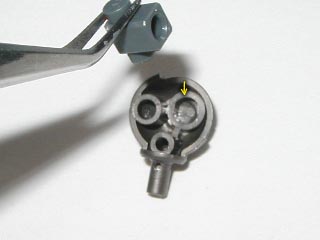

肩関節パーツを組み立てます。 ポリキャップを間に挟むときは向きをまちがえないように注意です。 |
|
|
[2] |

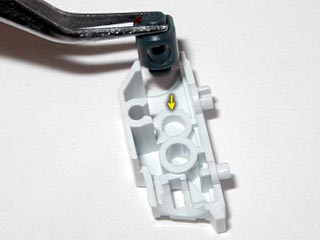

次は、腕部分。 ポリキャップを中に差し込みます。 |
|
|
[3]
|

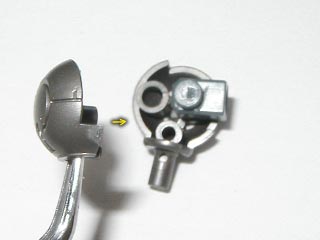

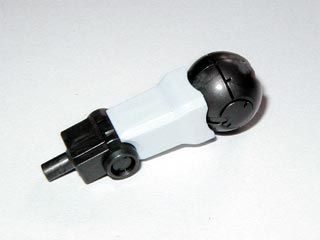

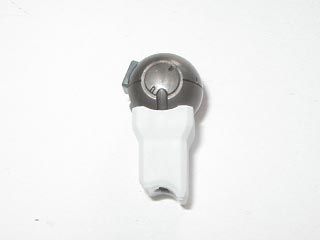

さっき作った肩関節を正しい向きで差し込みます。 | |
|
[4] |

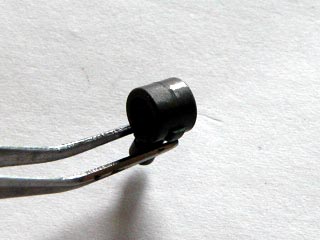

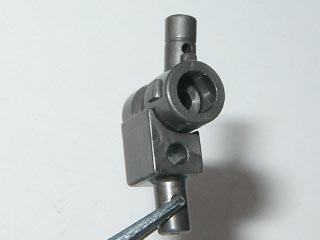

次はひじ関節。 パーティングラインが目立ちますが、ここをペーパーがけるとまたこの部分だけが荒くなってしまいます。 この荒い面は、ハセガワ・ホリッシングクロスをつかうことで、ほとんど目立たなくすることができます。 |
|
|
[5]
|

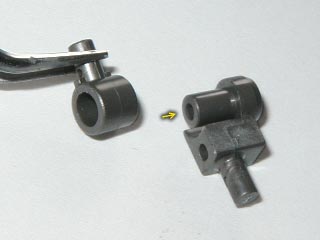

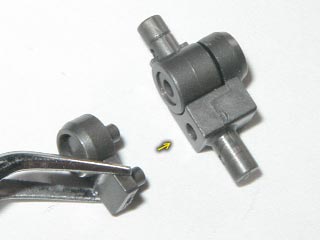

ひじ関節を組み立てます。 | |
|
[6]
|

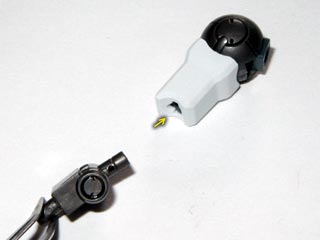

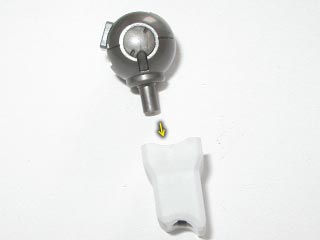

さっき組み立てた腕パーツに接合します。 差し込む向きを間違えないよう。 |
|
|
[7]
|

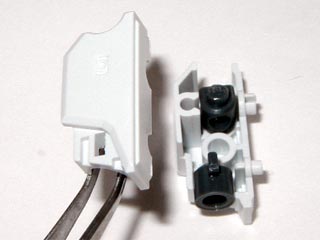

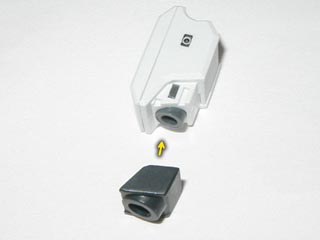

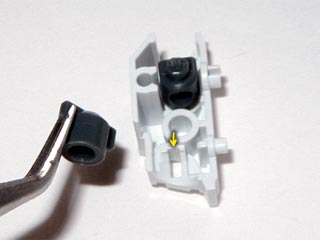

ここからは、ひじから先の腕部分の組み立てです。 ポリキャップを2こはさみこみます。 |
|
|
[8]
|
腕パーツを貼り合わせます。 | |
|
[9] |
これは、右腕側ですが、パーツをはりあわせます。 | |
|
[10]
|
ちいさいリング状の部分はニューガンダム指定の黄色で塗装しますがかなり細かいです。スミ入れもともないます。 | |
|
[11] |

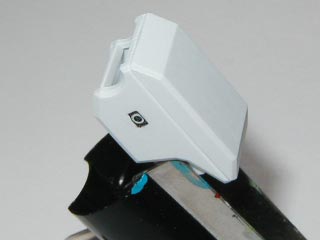

これは色分けされている、もうひとつの腕パーツ。これで右腕は完了です。 | |
|
[12] |

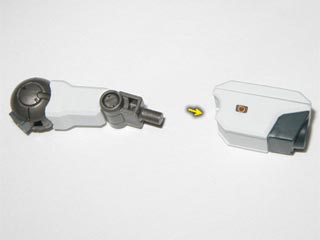

ひじ関節部分と接合させます。 | |
|
[13] |
ここからは、左腕です。 左側はビーム  が格納されていますので右のパーツよりパーツ数多いめです。 |
|
|
[14] |
のグリップパーツを組み立てます。 これは取り外しする用ですので接着してはいけません。 |
|
|
[15]
|

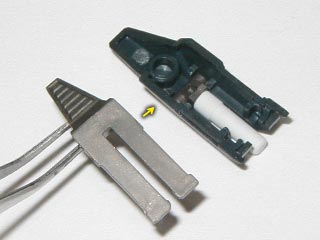

を中にはめこんで、格納部分を組み立てます。 |
|
|
[16] |
色分けされている黄色パーツを組み立てます。 | |
|
[17] |
部を腕の部位にスライドさせて通します。 ここは可動部分です。 |
|
|
[18]
|
腕腕をつなぎます。 | |
|
[19] |

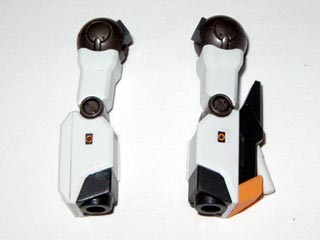

ここまで、できました。 | |
|
[20] |

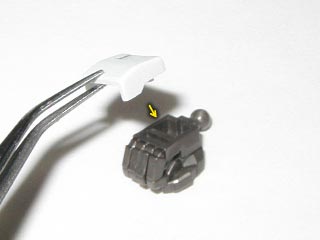

手のパーツを仕上げます。 これは手の甲。 |
|
|
[21]
|
手パーツ自体はＡＢＳ樹脂。スミ入れはしました。 | |
|
[22] |

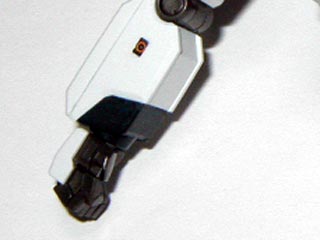

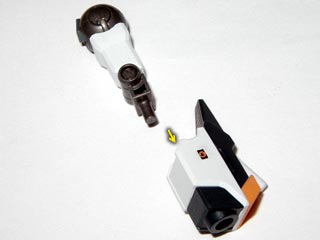

手を腕へ差し込みます。 | |
|
[23] |

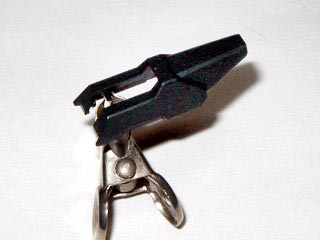

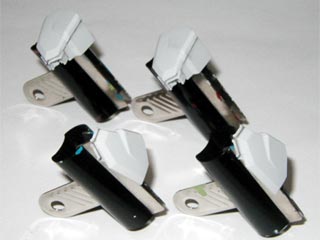

ここからは、肩の組み立てです。 肩パーツを、組み立ての前に塗装やスミ入れもやっておきます。 |
|
|
[24] |

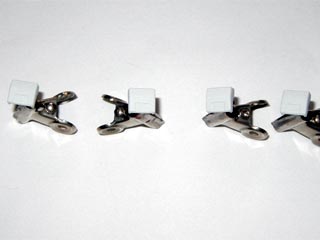

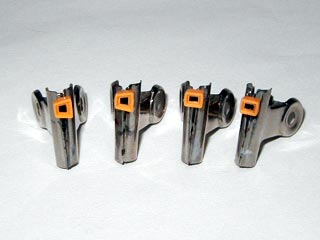

この黄色いパーツ4つ、かなり小さいのでなくさないように気をつけながら塗装します。 まんなかはつや消し黒で、スミ入れの要領で。 |
|
|
[25]
|

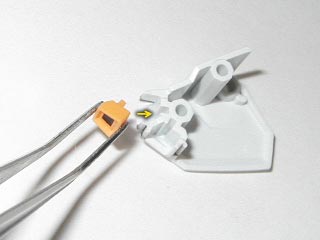

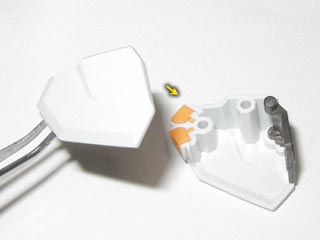

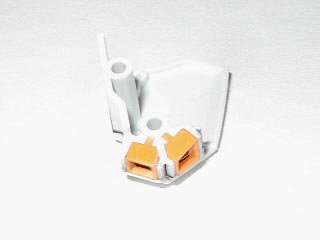

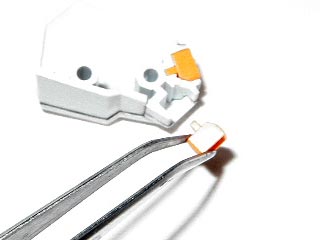

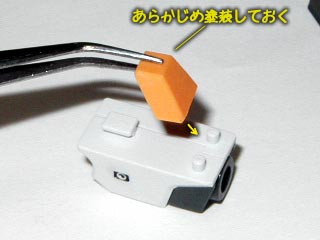

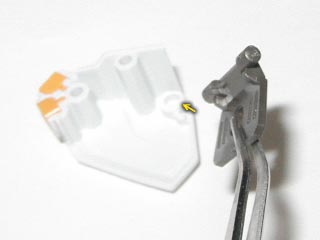

肩に黄色いスラスターパーツを接着します。 向きとパーツ番号が違いますから気をつけて。 |
|
|
[26] |
肩肩関節稼働用パーツを差し込みます。 | |
|
[27]
|

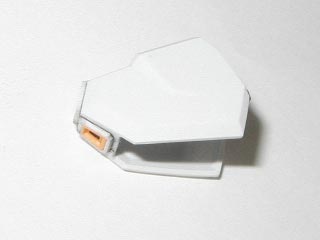

それから、肩パーツを接合します。 | |
|
[28] |

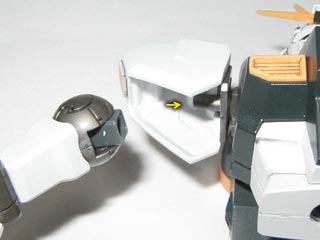

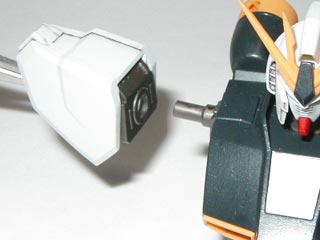

胴体肩部へ接合させます。 先に肩を通します。 この段階ではまだ肩は固定してくれません。 |
|
|
[29] |

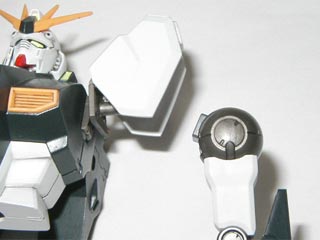

腕を差し込みます。 腕と胴体で肩をはさみこんで固定させる、てな感じ。 |
|
|
[30] |
左腕も同様に。 | |
|
[31] |

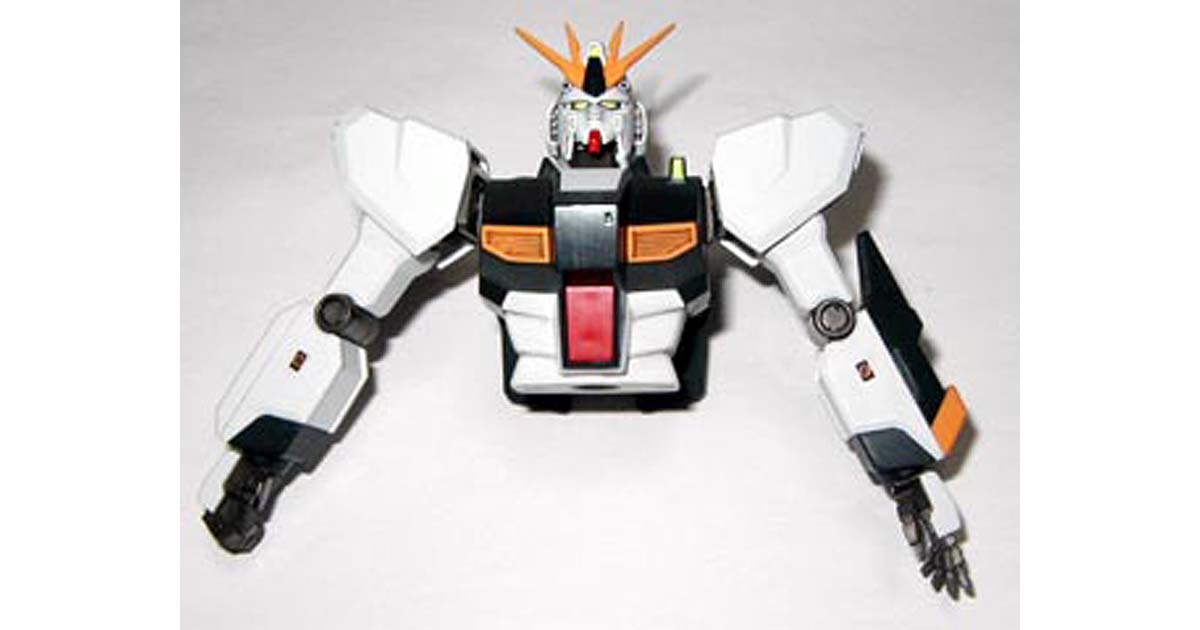

これで上半身ができあがりました。 | |
|
[32]
|

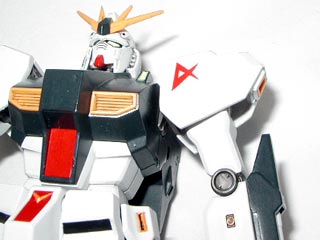

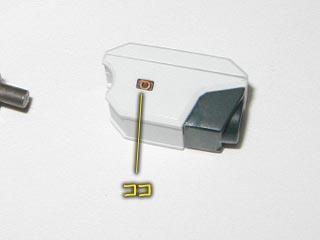

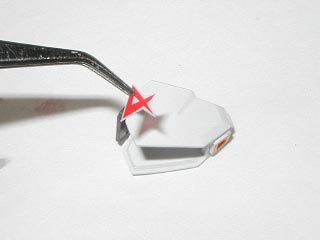

左肩にマーキングシールを貼ります。 パーツは一度外した方がやりやすいかも知れません。 シールはそのままはがせられます。ただ、その状態だとけっこう余白があります。 余白を少しでも減らすためギリギリのところではさみできりとります。 |
|
|
次のページでは、脚の組み立てを全掲載・解説します。 |
||
