HG 1/144 GN-006 ケルディムガンダムの作り方

HG ケルディムガンダム製作,プラモデル
登場作品:機動戦士ガンダム00 セカンドシーズン
(C)創通・サンライズ・毎日放送
スポンサードリンク



ケルディムガンダム カラーガイド◆
本体ホワイト部:
本体グリーン部:
アンテナ等イエロー部:
胴体・足などレッド部:
レンズ部などダークグリーン部:
目等ライトグリーン部:
額内センサー部:
額内レッド部:
クリアブルー部:
ライトブルー部:
関節・グレー部:
ダークグレー部:
ホワイト100%+ネービーブルー少量
デイトナグリーン60%+ブラック25%+ホワイト15%
イエロー60%+ホワイト30%+オレンジ10%
モンザレッド100%
ネービーブルー80%+デイトナグリーン20%
ホワイト90%+デイトナグリーン10%+スカイブルー少量
スカイブルー100%
クリアレッド100%
クリアブルー100%
ホワイト85%+ミディアムブルー10%+パープル5%
ニュートラルグレー65%+ミディアムブルー25%+ブラック5%+パープル5%
ミッドナイトブルー60%+ホワイト20%+ミディアムブルー20%


PHASE 5 脚部の組み立て

HG ケルディムガンダム製作,プラモデル
部位完成写真



HG ケルディムガンダム製作,プラモデル
中をグレーで塗装します
足の組み立てです。

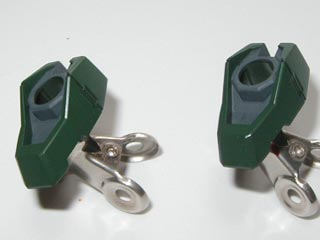

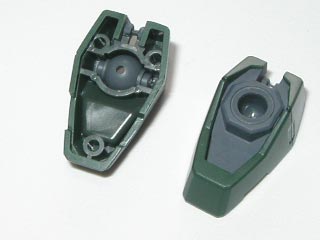

足パーツは、2色にわけて塗装となっています。
中の部分を関節色のグレー( ニュートラルグレー65%+ミディアムブルー25%+ブラック5%+パープル5%)で、周囲を本体グリーン(デイトナグリーン60%+ブラック25%+ホワイト15%)で塗装します。
スミ入れもあります。
HG ケルディムガンダム製作,プラモデル

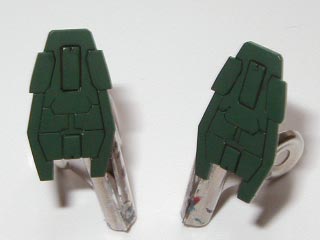

足裏も本体グリーンで塗装します。スミ入れもあります。
HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

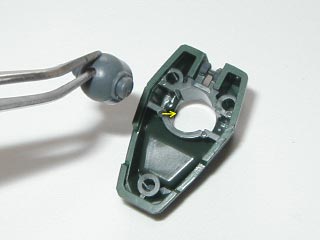

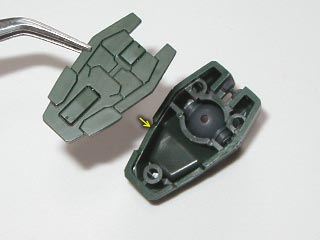

中にポリキャップをはめこんで、足パーツを接合します。

合わせ目消しはありません。

用語解説:合わせ目>>>
HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

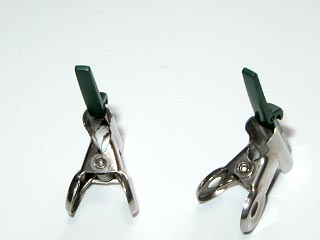

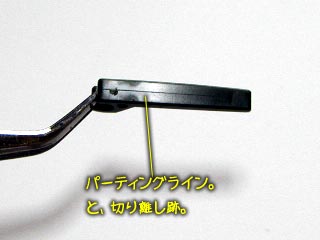

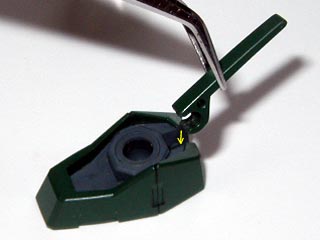

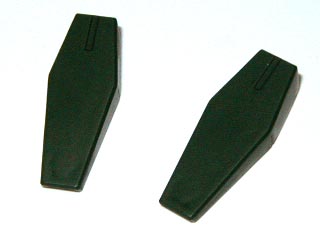

かかとにある長い棒のようなもの、
これを仕上げます。

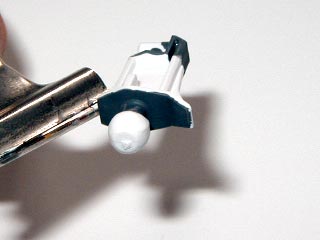

パーティングラインを処理し、本体グリーンで塗装します。
HG ケルディムガンダム製作,プラモデル
かかとへ差し込みます。
接着不要。
HG ケルディムガンダム製作,プラモデル

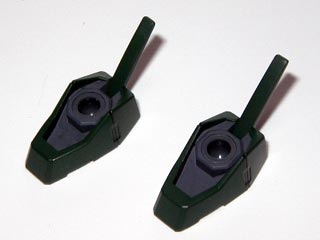

こんな感じ。で、足は完了。

HG ケルディムガンダム製作,プラモデル HG ケルディムガンダム製作,プラモデル

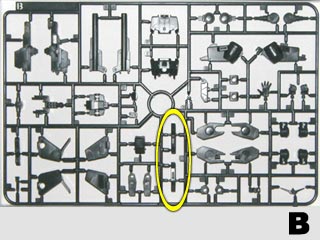

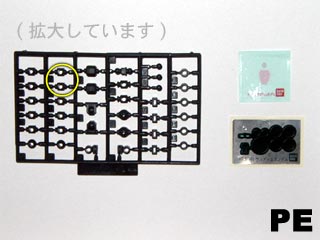

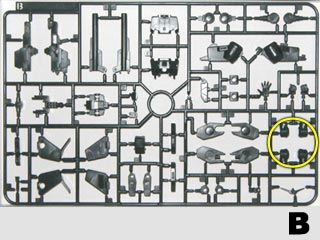

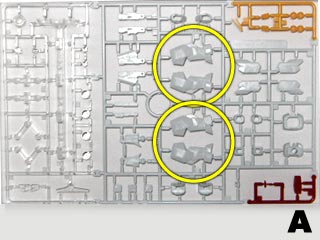

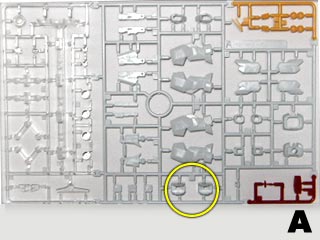

ここまでに使ったパーツです。(左右2こ分)


HG ケルディムガンダム製作,プラモデル

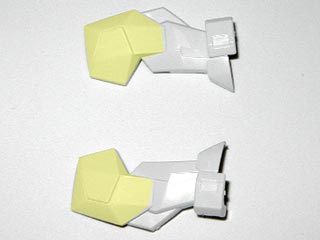

足首パーツです。
外殻と内部フレームを接合する仕組みになってます。
まずは組み立て前にそれぞれを塗装します。

これは外側。

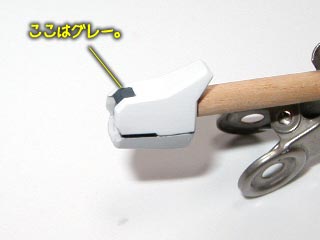

全体を本体色の白、スミ入れと、写真の部分を関節グレーで塗装します。
HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル
これは内部フレームパーツ。
全部塗装する必要はありませんが、上と下に、隠れず見える部分がありますので、関節グレーで塗装します。
HG ケルディムガンダム製作,プラモデル

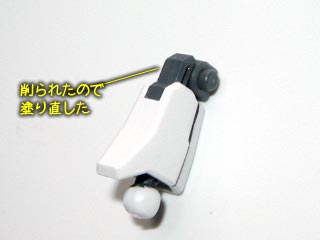

外側と内部フレームを接合します。
HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

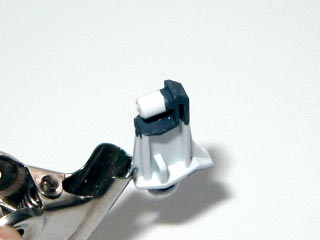

差し込んだら、上にポリキャップを差し込みます。
向きに注意ね。

これで足首パーツは完了。

HG ケルディムガンダム製作,プラモデル HG ケルディムガンダム製作,プラモデル

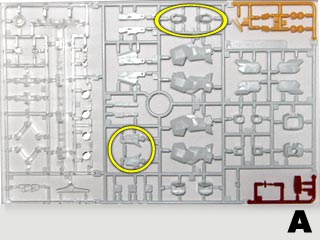

ここまでに使ったパーツです。(左右2こ分)


HG ケルディムガンダム製作,プラモデル

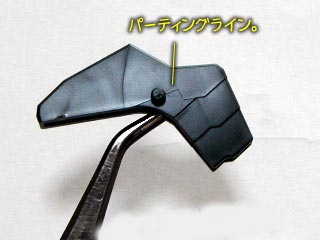

ひざパーツ。
パーティングラインがほんのちょっぴりですがあります。これを消して、関節グレーで塗装します。
これ自身の組み立てはありません。これで一端放置しましょう。
HG ケルディムガンダム製作,プラモデル
脚部の本体ともいえるひざから下パーツを仕上げます。
ここを軸にこれまで組み立てたパーツが接合されます。

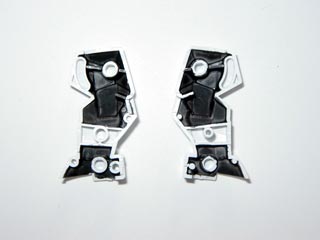

この写真は、裏側を黒で塗装したところ。
さっきのと同じく内部のメカニカル演出のためです。
HG ケルディムガンダム製作,プラモデル
このパーツには、組み立てる前に塗装しておくとラクな箇所があります。

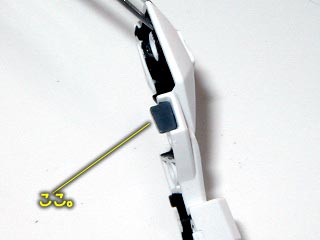

ひとつは写真の部分、くぼんだ四角いとこ。
ここは関節グレーなのですが、貼り合わせる片側がない今ならラクに塗装できます。
HG ケルディムガンダム製作,プラモデル
黄色指示しています。本当はここは白です
もうひとつは黄色く指示した部分。
ここは本体色の白で塗装ですが、グレーパーツと隣り合わせになるので、組み立ててからだとグレーパーツに白がついてしまわないように気をつかうことになります。
そこでいまのうちにここだけ、塗装です。
その他の部分は合わせ目消しとかありますので組み立ててからの塗装になります。
HG ケルディムガンダム製作,プラモデル
組み立てです。

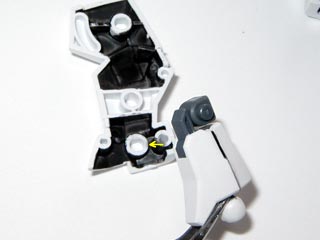

さっきの足首パーツを下の穴へ差し込みます。前後ろ、気をつけて。

穴2こあいているけどあと1つはパーツ接合用のです。
HG ケルディムガンダム製作,プラモデル

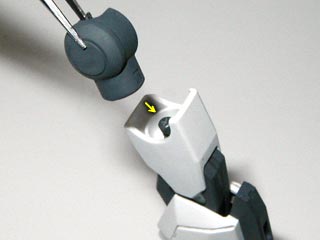

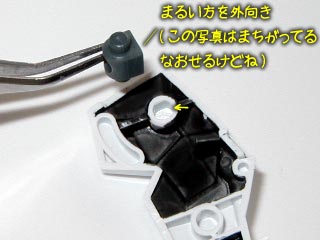

上の穴へポリキャップを差し込みます。
HG ケルディムガンダム製作,プラモデル

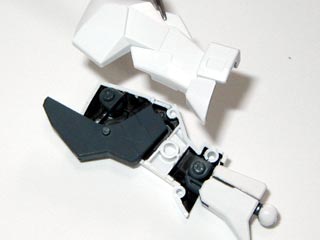

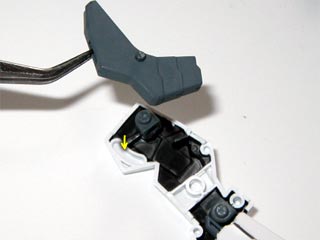

さっき放置していたひざパーツを差し込みます。
スライド稼働できるようです。ですので接着はなしで。
HG ケルディムガンダム製作,プラモデル
はめこみ忘れパーツはないか今一度よくみて、
貼り合わせます。

HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

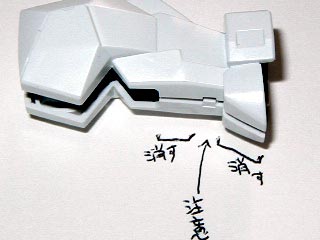

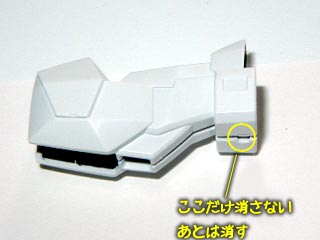

さてこの合わせ目消しがタイヘン。
いりくんでるし、場所多いし。一部消さない場所あるし。
左の写真がその区分け図。
HG ケルディムガンダム製作,プラモデル

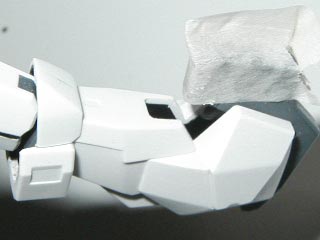

ひざが邪魔なときはひきずりだしてマスキングテープなどで隠すとよいでしょう。
HG ケルディムガンダム製作,プラモデル

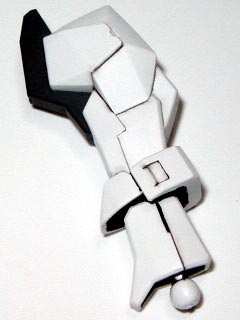

塗装します。
全体は本体色の白で、スミ入れがたくさんあります。

これでこの部位は完了。

HG ケルディムガンダム製作,プラモデル HG ケルディムガンダム製作,プラモデル
HG ケルディムガンダム製作,プラモデル
ここまでに使ったパーツです。(左右2こ分)


HG ケルディムガンダム製作,プラモデル
足先をはめこみ、しあげます。
HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル
ここからは、ひざより上側を組み立てます。

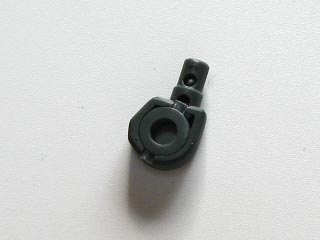

この小さなパーツは関節用。

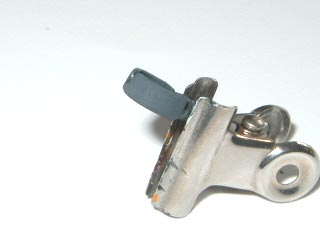

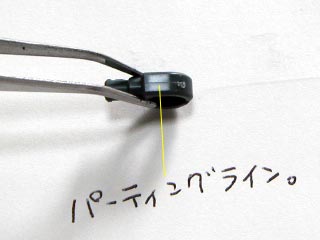

パーティングラインを処理し、全体を関節グレーで塗装します。
HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

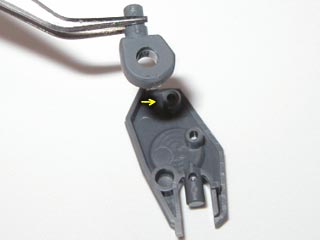

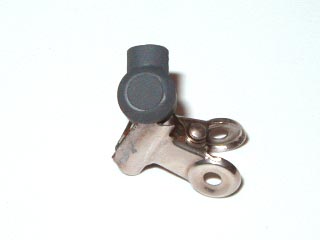

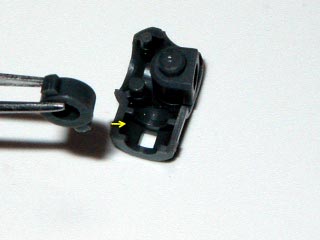

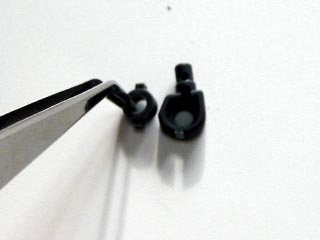

中にポリキャップを1こ差し込みます。
HG ケルディムガンダム製作,プラモデル

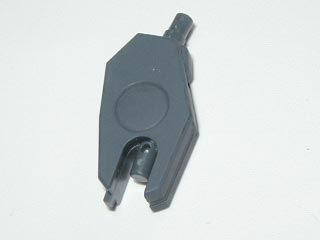

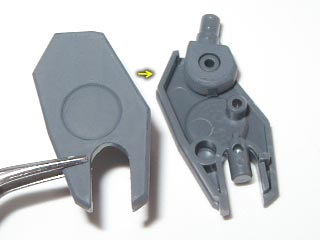

次はこのパーツ。
この2このパーツは貼り合わせるものですが合わせ目消しがありません。ですので、組み立ての前に塗装をしてしまいます。

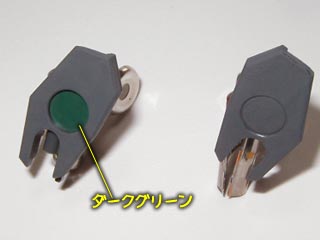

全体を関節グレーで、くぼんだ丸いとこへはレンズが入りますから、シールを貼ります。塗装する場合は、レンズのダークグリーン、ネービーブルー80%+デイトナグリーン20%で。
HG ケルディムガンダム製作,プラモデル

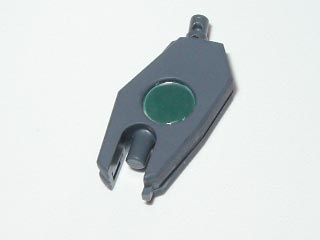

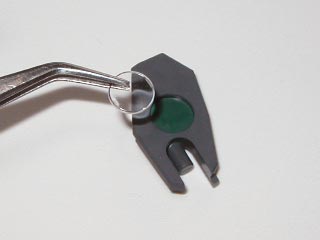

レンズをはめ込みます。
はめ込む向き、凹凸がありますからまちがえないように。
HG ケルディムガンダム製作,プラモデル

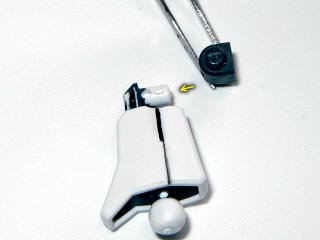

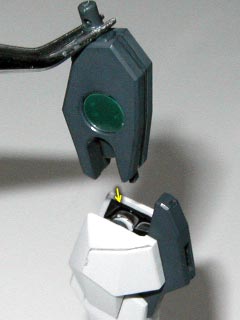

さっき作った関節ジョイントパーツを差し込みます。
これも向きを気をつけて。
HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル






パーツを貼り合わせて、終わり。
HG ケルディムガンダム製作,プラモデル
脚本体部へさしこみます。
HG ケルディムガンダム製作,プラモデル

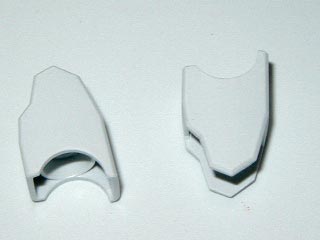

仕上げにひざ上の装甲パーツ。
組み立てはありません。全体を本体色の白で塗装します。
HG ケルディムガンダム製作,プラモデル

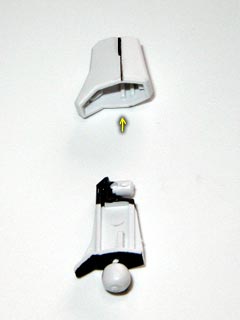

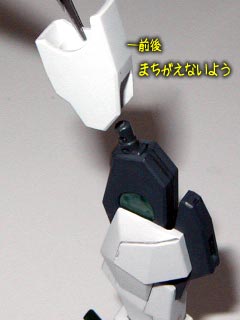

さっきのさらに上からかぶせるように差し込んで、完了です。

HG ケルディムガンダム製作,プラモデル HG ケルディムガンダム製作,プラモデル
HG ケルディムガンダム製作,プラモデル

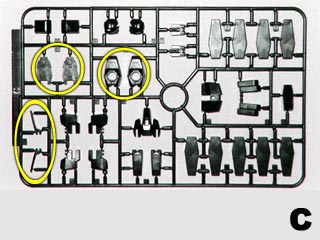

ここまでに使ったパーツです。(左右2こ分)


HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

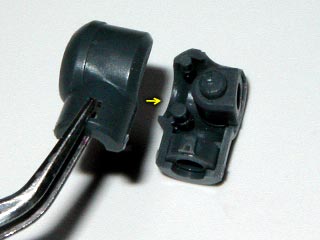

これがラストの部位、脚と胴体をつなぐ関節部です。

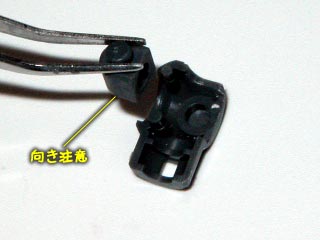

ポリキャップをはさんで貼り合わせます。小さいパーツなのに2こもポリキャップが差し込まれます。

たいして目立たない部分ではありますがいちおう合わせ目は消します。
HG ケルディムガンダム製作,プラモデル
全体を関節グレーで塗装します。

HG ケルディムガンダム製作,プラモデル HG ケルディムガンダム製作,プラモデル
ここまでに使ったパーツです。(左右2こ分)


HG ケルディムガンダム製作,プラモデル
脚パーツの一番上にとりつけます。これでOK。
HG ケルディムガンダム製作,プラモデル

HG ケルディムガンダム製作,プラモデル

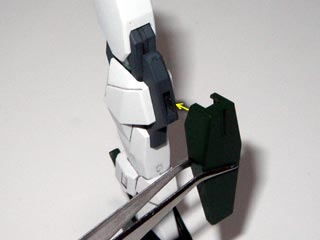

ひざの装甲、GNシールドビットを差し込みます。
シールドビットは全部で9こ、ここで2個(左右で)使います。
HG ケルディムガンダム製作,プラモデル

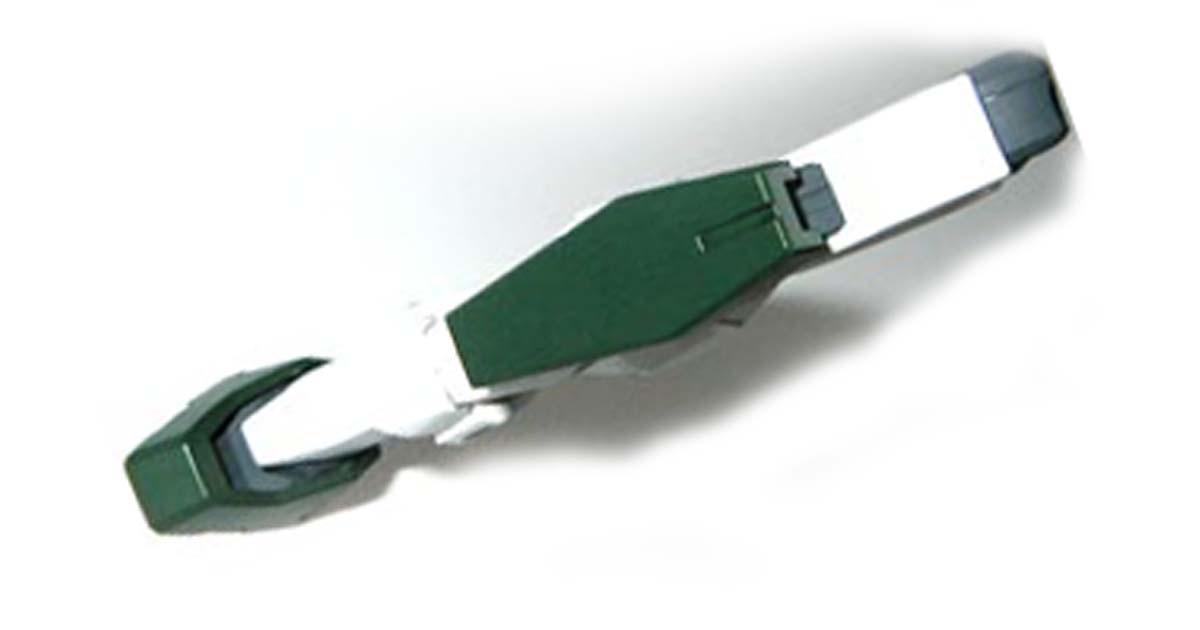

脚が完成しました。
並行して左脚も組み立てるのですが、
左右の組み立て間違いにはご注意。

次は、胴体・腰部の組み立てです。

NEXT 6.胴体・腰部>>>
