旧キット 1/550 ビグザム プラモデルの解説
| パーツ一覧 | |
|---|---|
|
|
|
旧キット 1/550 ビグザム 脚部の作り方・製作手順 の 解説 続き |
|
|
|
前ページでは、ここまで。 |
|
①
|

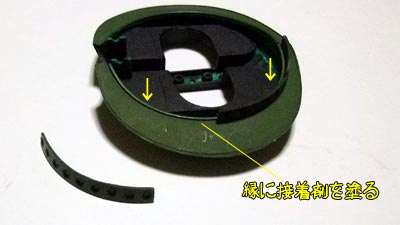

残るはそれぞれに仕上げた胴体部のパーツの組み付けです。 先に組み立てるのは、全方向に掃射できるメガ粒子  。この細いパーツは全部で4つ。これを、下半分パーツ、もしくは上半分パーツどちらか片方の、ミゾに合わせて貼付けていきます。 4つとも決められた場所にしかつけられないようなので、貼る場所を間違うことはなさそうです。 |
|
②
|

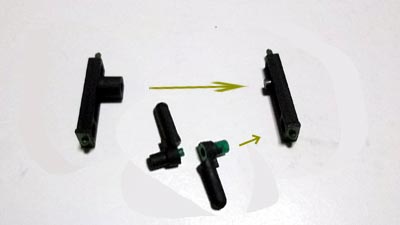

次は、脚を固定させます。 この写真は、固定用の関節パーツ。4つで構成されてます。 とりあえずつや消し黒で塗装です。 たてに長いのが胴体固定用で、先端がまるい短いのが、脚に差し込む側です。 |
|
③
|

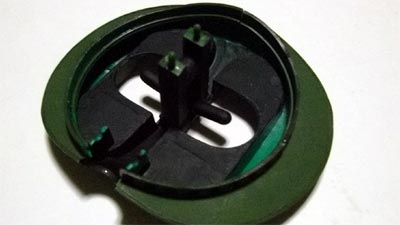

下半分パーツに仮組みします。 これは、くっつける突起と穴がずれていないかを確認するのも兼ねてます。 まだこの段階では接着しません。 |
|
④
|

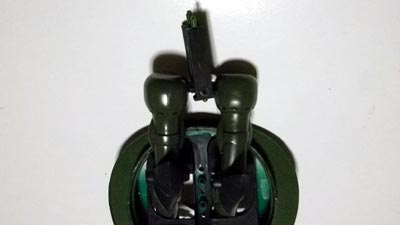

接着作業はここからです。 まず、前のページで完成させた脚パーツを、胴体の脚穴へ通します。 |
|
⑤
|

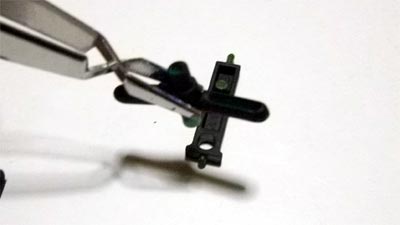

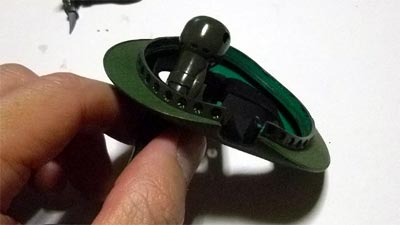

そして、さっきの関節パーツに、さしこみます。 両足とも。 |
|
⑥
|

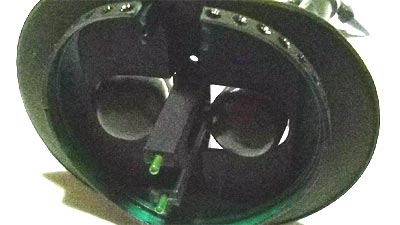

それから、関節パーツを、胴体へしっかり接着します。 ここは脚パーツの支点ともなる部分なので、負荷がかっても大丈夫なよう、しっかりと接着・固定させる必要がありそうです。 |
|
⑦
|
メガ粒子を設置します。上下稼働します。 |
|
⑧
|

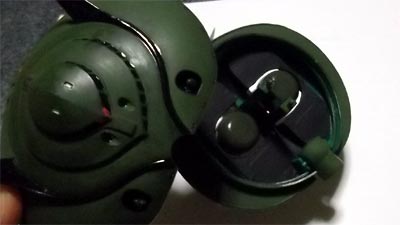

そして、上半分の胴体パーツを、貼り合わせます。 どこが接着部位になるかを、何度も仮組みして場所確認しました。 関節パーツの突起2カ所と、縁取りメガ粒子 が接着箇所のようでした。 |
|
⑨
|

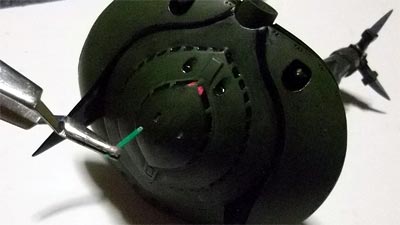

小物を取り付けます。 頭のてっぺんにある触角風のアンテナを2つ接着、このパーツはある程度ペーパーがけで先をとがらせてます。 |
|
⑩
|

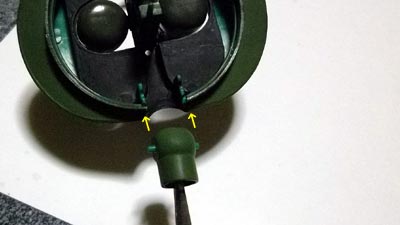

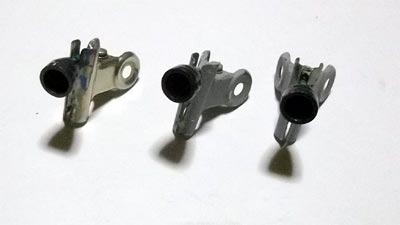

最後のパーツ、3つの推進用バーニア。 ここは取説には、胴体と同じ色、とありますが、私は黒鉄色で塗装しました。 |
|
⑪
|

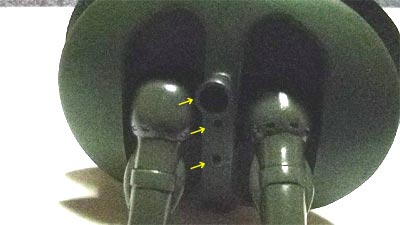

胴体下部へ3つとも差し込み接着します。 |
|

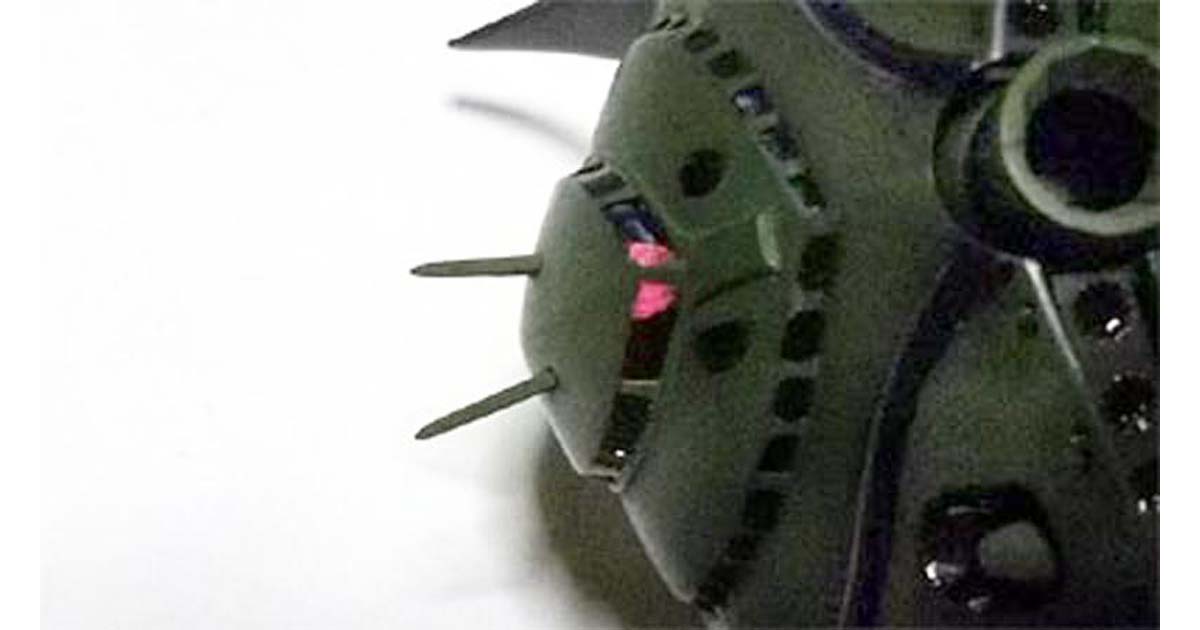

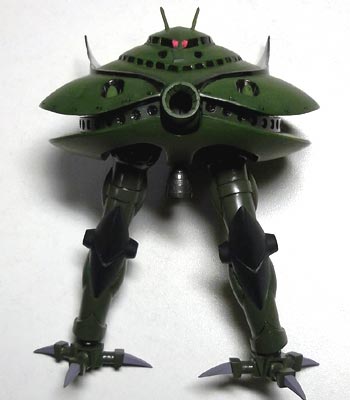

完成 1/550 ビグ・ザム |
|
