ガンプラ製作徹底解説 HG 1/144 グリムゲルデ の作り方

Page-3 腕部 を組み立てる

機動戦士ガンダム 鉄血のオルフェンズ
  1/144スケールプラモデル
HG グリムゲルデの作り方・製作手順を細かく掲載します。


発売年月  2016年2月
参考価格  800~1200


スポンサードリンク
グリムゲルデ デジラマ
■グリムゲルデ解説(引用です)
機動戦士ガンダム鉄血のオルフェンズ登場 厄祭戦末期に開発された高機動型モビルスーツ。
ヴァルキュリア・フレームを基軸としたMSで、マクギリス扮するモンターク商会が保有。マクギリスの戦闘技術力もあい重なってガンダムフレームタイプMSキマリスをも無力化した。(season 1)
◆DATA
型式番号  V08-1228
所属    モンターク商会
頭頂高   18.5m
本体重量  29.2t
装甲材質  ナノラミネートアーマー
動力源   エイハブ・リアクター

装備
110mmヴァルキュリア×1
ヴァルキュリアブレード×2
ヴァルキュリアシールド×2
搭乗者
仮面の男モンターク(マクギリス・ファリド)



1/144HG グリムゲルデ  腕部の作り方・製作開始



腕部はそれほど複雑な仕組みではなく、普通に組み立てられました。
ただ、パイプが色分けされておらず、筆塗りが必要な箇所がありました。

 肩の組み立て

部位完成写真
HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

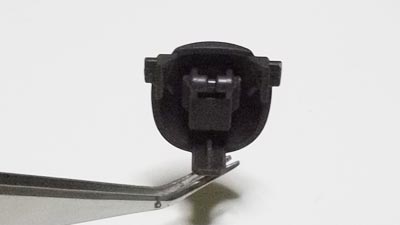

フレーム部にあたる、グレーのパーツ。

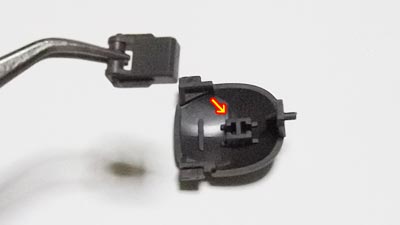

腕接合用の四角いパーツを、肩フレームの内部へ差し込みます。向きに注意。
HG グリムゲルデ(ガンダム,プラモデル)

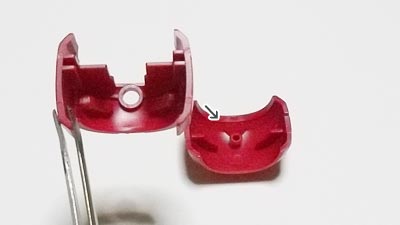

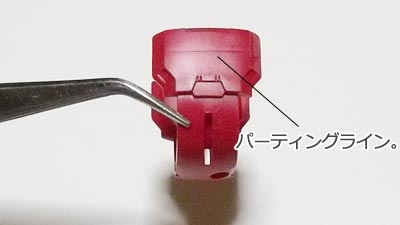

肩の外殻。
パーティングラインがありました。これはディテールなのか、たんなる不要線なのか箱イラストや設定イラストを見て、不要な線と判断、ペーパーがけで消しました。
HG グリムゲルデ(ガンダム,プラモデル)
それをつなげるように差し込みます。
HG グリムゲルデ(ガンダム,プラモデル)

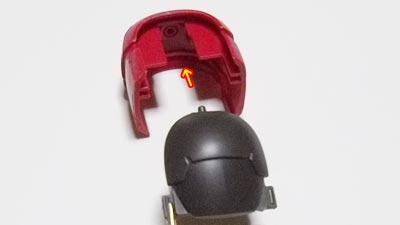

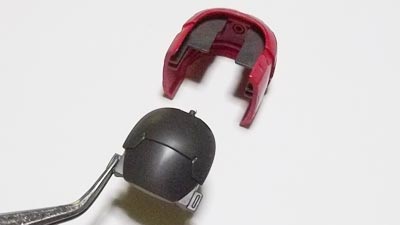

さきほどのフレームパーツを、スライド差し込みします。
HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

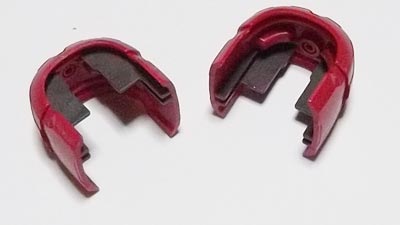

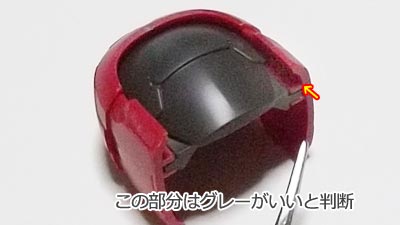

この時、左右のほんのすこしのスペースですが、赤いパーツ色ではなくフレームと同じグレー色のほうがよさそうな箇所が見つかりました。

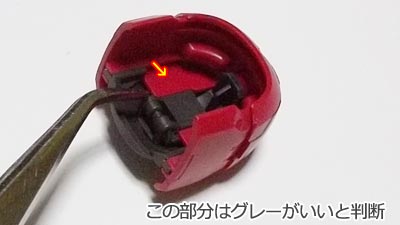

裏面もグレーがいいと判断しました。
HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

なので、いったん外し、必要箇所を塗りました。
フレームのグレーは胴体のときに使用した水性ホビーカラー、RLM74グレーグリーンを使用。


その後差し込み直します。
HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

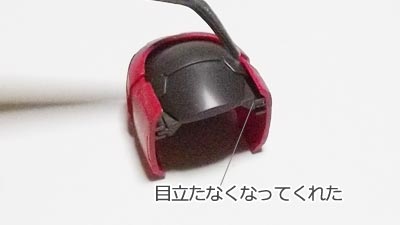

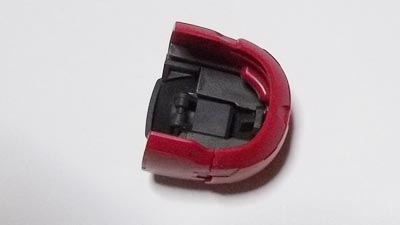

すると、このように、めだたなくグレー一色でまとまってくれるようになりました。
HG グリムゲルデ(ガンダム,プラモデル)

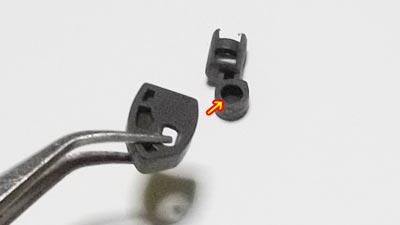

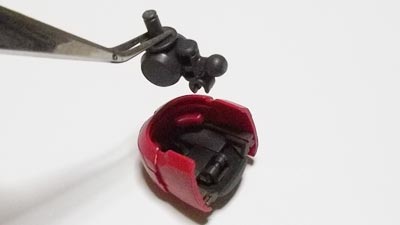

肩の中、関節を作ります。
HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

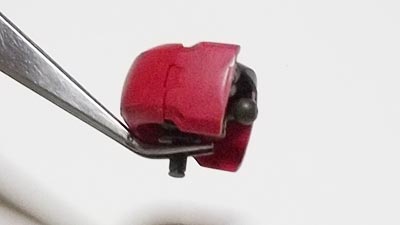

それを向き注意しながらカチッと音がなるまではめます。
ひじから先の部分

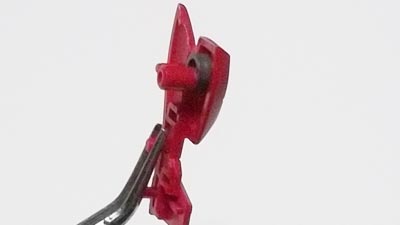

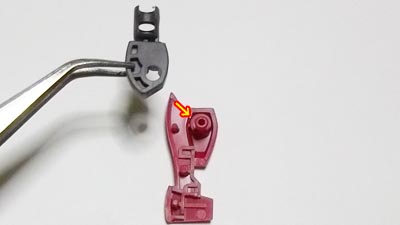

HG グリムゲルデ(ガンダム,プラモデル) ひじと、上腕につながるフレーム部。
ただ、つなげるだけです。

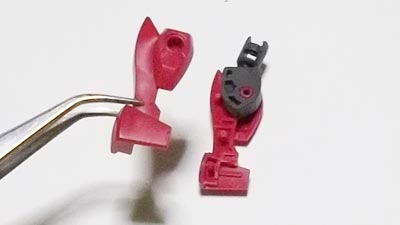

HG グリムゲルデ(ガンダム,プラモデル) それを、腕部に差し込みます。
HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

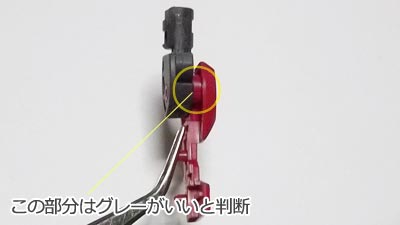

ここでも、赤いパーツ色のままよりはフレームと同じグレーな方がいいかもしれない、関節内部を塗りました。

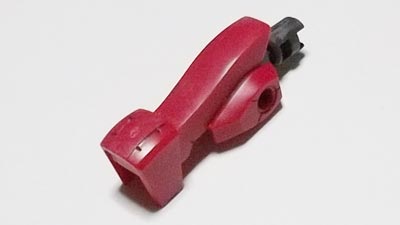

HG グリムゲルデ(ガンダム,プラモデル) あらためて差し込み直し。
HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

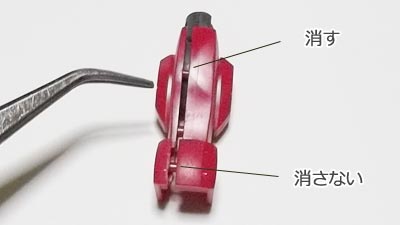

合わせ目消しを行います。
手首に近いもりあがり部分、設定によるとここは合わせ目消し不要で、このままラインとして活かします。
HG グリムゲルデ(ガンダム,プラモデル)

HG グリムゲルデ(ガンダム,プラモデル)

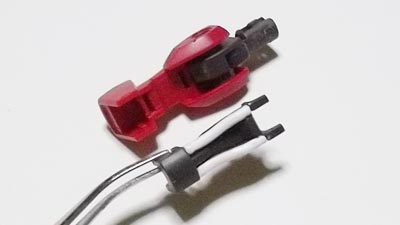

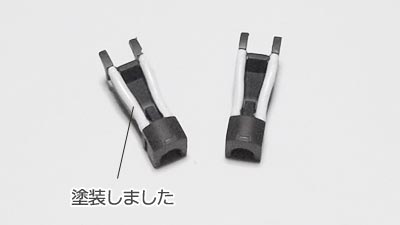

うでの内側、フレーム部。
パイプは色分けされておらず、したがって塗装する必要がありました。

エナメルカラーの明るいめのグレーをサーフェイサー代わりに筆塗り、
その上から水性ホビーカラー・つや消しホワイトを塗りました。



その後、差し込みます。

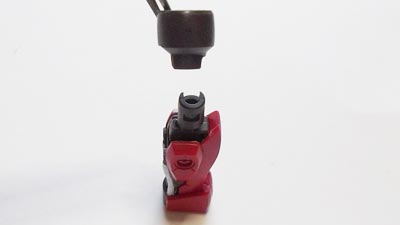

HG グリムゲルデ(ガンダム,プラモデル) 上腕部は、円筒型パーツを通すだけ。
この円筒、向きがきめられています。その目印となる指摘箇所が小さく、説明書を睨みながらの作業です。

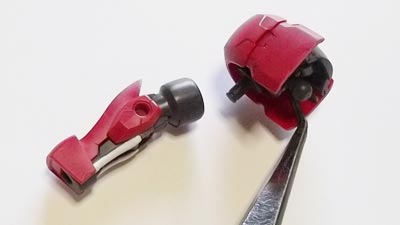

HG グリムゲルデ(ガンダム,プラモデル) 肩へ。

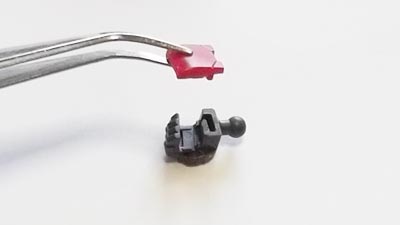

HG グリムゲルデ(ガンダム,プラモデル) こぶしも、つくっちゃいます。

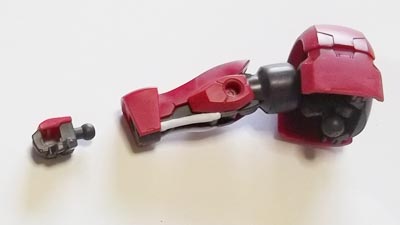

HG グリムゲルデ(ガンダム,プラモデル) 全部、つなぎます。

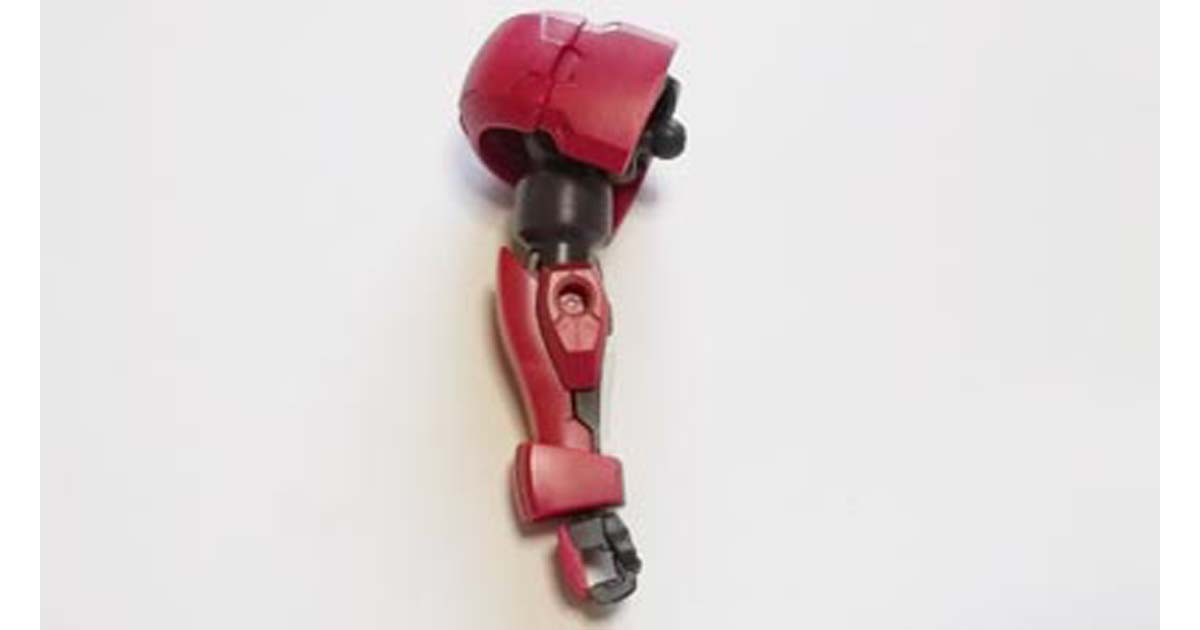

HG グリムゲルデ(ガンダム,プラモデル) 腕部が完成しました!

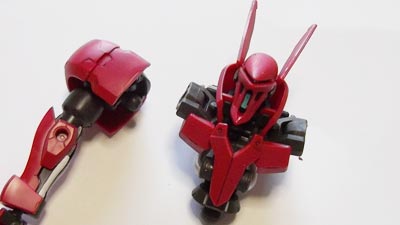

HG グリムゲルデ(ガンダム,プラモデル) 肩と胴体をつなぎます。
左腕も同じ行程で作成します。(掲載は省略します)
